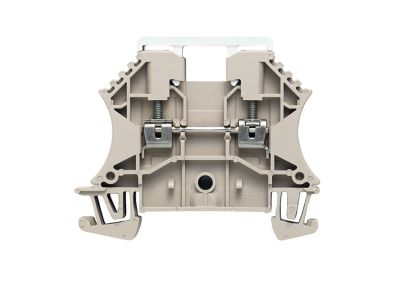

Złączka szynowa do termopar WDU 2.5/TC TYP E | 1033300000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa WDU 2.5/TC TYP E (symbol 1033300000) przeznaczona jest do podłączania termopar typu E (NiCr-CuNi). Dzięki przekrojowi przyłączeniowemu 2,5 mm² umożliwia pewne i trwałe połączenie termopar w szafach sterowniczych. Montaż na szynie TH35 zapewnia oszczędność miejsca w rozdzielnicy.

• Przekrój przewodu 2,5 mm²: wystarczający dla typowych termopar przemysłowych, zapewnia niską rezystancję połączenia i stabilność sygnału.
• Typ termopary E (NiCr-CuNi): kompatybilność z czujnikami temperatury typu E, stosowanymi w aplikacjach średniotemperaturowych.
• Dedykowana konstrukcja dla termopar: minimalizuje wpływ termoelektryczny na pomiar, zapewniając dokładność odczytu.
• Montaż na szynie DIN TH35: szybki i ergonomiczny montaż w standardowych rozdzielnicach i szafach sterowniczych.
• Zaciski śrubowe: pewne mocowanie przewodów, łatwy serwis i wymiana czujników.

Zgodność z Normami

Złączka spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dobrymi praktykami inżynieryjnymi w zakresie łączenia termopar w instalacjach przemysłowych.

Zastosowanie

Złączka szynowa WDU 2.5/TC TYP E znajduje zastosowanie w instalacjach automatyki przemysłowej i pomiarów temperatury, gdzie wymagane jest niezawodne połączenie termopar z urządzeniami pomiarowymi lub sterownikami.

• Podłączanie czujników temperatury typu E do regulatorów PID, sterowników PLC i rejestratorów danych.
• Budowa tablic pomiarowych i szaf termoparowych w przemyśle chemicznym, spożywczym oraz hutniczym.
• Wymiana lub rozbudowa istniejących instalacji termoparowych w węzłach pomiarowych.
• Stanowiska laboratoryjne i badawcze wymagające precyzyjnego pomiaru temperatury z wykorzystaniem termopar typu E.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w instalacji. Złączkę montuje się na szynie DIN TH35. Przekrój przewodów należy dobrać zgodnie z przeznaczeniem – w przypadku termopar zaleca się stosowanie przewodów kompensacyjnych typu E. Moment dokręcania śrub zaciskowych należy dostosować do zaleceń producenta. Prawidłowe dokręcenie zapewnia niską rezystancję styku i dokładność pomiaru.

FAQ

• Do jakiego typu termopar przeznaczona jest ta złączka? Złączka jest dedykowana do termopar typu E (NiCr-CuNi).
• Jaki jest dopuszczalny przekrój przewodu? Złączka obsługuje przewody o przekroju do 2,5 mm² (zalecane przewody kompensacyjne typu E).
• Czy złączkę można montować na standardowej szynie DIN? Tak, złączka montowana jest na szynie TH35 (DIN 35 mm), co pozwala na łatwą integrację z istniejącą rozdzielnicą.
