Złączka szynowa do termopar WDU 2.5/TC TYP B | 1033700000 Weidmuller

Opis i Kluczowe Cechy

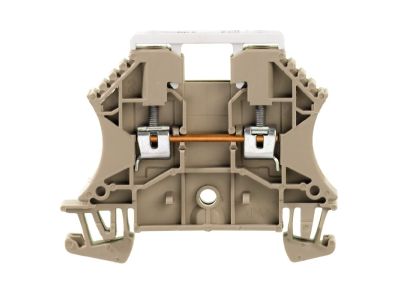

Złączka szynowa oznaczona symbolem 1033700000 to element łączeniowy przeznaczony do termopar typu B. Dzięki konstrukcji dostosowanej do przewodów o przekroju 2,5 mm² umożliwia pewne i stabilne połączenie w układach pomiaru temperatury. Montaż na standardowej szynie TH35 gwarantuje kompatybilność z typowymi zestawami rozdzielniczymi i sterowniczymi.

• Przeznaczenie do termopar typu B: Zoptymalizowana dla termopar platynowo-rodowych (PtRh30-PtRh6), zapewnia dokładność pomiaru i kompensację termoelektryczną.
• Przekrój przyłączeniowy 2,5 mm²: Umożliwia podłączenie przewodów o typowej średnicy stosowanej w obwodach termopar, bez ryzyka poluzowania lub przegrzania.
• Montaż na szynie DIN (TH35): Szybkie i pewne osadzenie w szafach sterowniczych oraz rozdzielnicach, zgodne z branżowym standardem.
• Konstrukcja złączki szynowej: Ułatwia prowadzenie i uporządkowanie okablowania w szafie, co przekłada się na czytelność instalacji.
• Solidne wykonanie materiałowe: Zapewnia odporność na czynniki mechaniczne i termiczne typowe dla środowisk przemysłowych (w oparciu o deklarację producenta).

Zgodność z Normami

Złączka została zaprojektowana zgodnie z ogólnie przyjętymi standardami europejskimi dla aparatury łączeniowej. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Ze względu na dedykowane zastosowanie w obwodach termopar, zaleca się stosowanie zgodne z wytycznymi producenta systemu pomiarowego.

Zastosowanie

Złączka szynowa do termopar typu B znajduje zastosowanie wszędzie tam, gdzie niezbędny jest precyzyjny pomiar wysokich temperatur w układach automatyki przemysłowej i procesowej.

• Podłączanie termopar typu B w piecach przemysłowych, kotłach oraz instalacjach cieplnych.
• Tworzenie punktów pomiarowych w szafach sterowniczych systemów SCADA i regulatorów temperatury.
• Realizacja sygnalizacji i rejestracji temperatury w procesach metalurgicznych, szklarskich i ceramicznych.
• Okablowanie torów termoelektrycznych w laboratoriach oraz stanowiskach badawczych wymagających stabilnego połączenia.

Wskazówki Montażowe

Montaż oraz demontaż złączki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia (jeśli w obwodzie występuje). Złączkę należy osadzić na szynie TH35 zgodnie z jej dokumentacją techniczną. Przewody termoparowe (o przekroju max. 2,5 mm²) wcisnąć w odpowiednie gniazda, stosując moment dokręcania śrub określony przez producenta. Przed zaciskiem upewnić się, że izolacja przewodu została odpowiednio zdjęta, a żyła nie jest uszkodzona. Po zakończeniu prac sprawdzić poprawność połączeń oraz ciągłość toru pomiarowego.

FAQ

• Czy złączka nadaje się do termopar innych typów (np. K, J, T)? Złączka jest dedykowana do termopar typu B (PtRh30-PtRh6). Stosowanie z innymi typami może skutkować błędami pomiaru wynikającymi z różnic w charakterystykach termoelektrycznych i materiałach przewodów.
• Jaki maksymalny przekrój przewodu można podłączyć? Z nazwy wynika przekrój 2,5 mm². Nie zaleca się stosowania przewodów o przekroju większym, ponieważ może to uniemożliwić prawidłowe osadzenie i spowodować uszkodzenie złączki.
• Jaki jest stopień ochrony złączki? Producent nie podaje osobnego stopnia IP dla tego elementu. Podczas montażu w szafie sterowniczej (zwykle o IP ≥ 20) złączka jest chroniona przed pyłem i dotykiem przypadkowym. W przypadku pracy w trudnych warunkach należy zastosować dodatkową obudowę.
