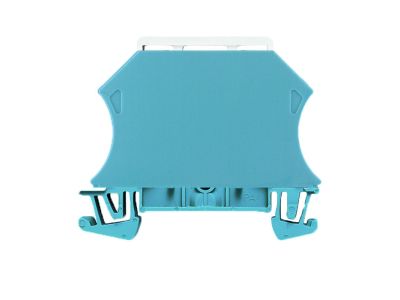

Złączka szynowa do termopar WDU 2.5/AP/TC BL TYP K | 1032880000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa Weidmüller WDU 2.5/AP/TC BL typ K to specjalistyczne złącze przeznaczone do podłączania przewodów termopary typu K (chromel-alumel) w instalacjach automatyki przemysłowej. Dzięki szerokości modułowej 2,5 mm umożliwia kompaktowy montaż na szynie DIN TH35, oszczędzając miejsce w szafie sterowniczej. Konstrukcja zapewnia ciągłość termoelektryczną, eliminując dodatkowe siły elektromotoryczne na złączach – kluczowa korzyść dla dokładności pomiarów temperatury.

• Typ termopary K: Styki wykonane z materiałów kompatybilnych z termoparą chromel-alumel – brak błędów pomiarowych wynikających z dodatkowych SEM.
• Szerokość 2,5 mm: Minimalne zajęcie szyny DIN – idealne do gęstego okablowania w szafach sterowniczych.
• Kolor niebieski (BL): Łatwa identyfikacja złączki do termopar wśród innych złącz szynowych – intuicyjny montaż i serwis.
• Montaż na szynie TH35: Szybkie i pewne osadzenie w szafie rozdzielczej lub sterowniczej – zgodność z typowymi systemami aparatury modułowej.
• Materiał izolacji odporny na temperaturę: Bezpieczna praca w typowym zakresie pracy termopary – nie wymaga dodatkowej osłony.

Zgodność z Normami

Złączka szynowa WDU 2.5/AP/TC BL spełnia wymagania europejskich norm dla złącz szynowych stosowanych w instalacjach niskiego napięcia oraz automatyce przemysłowej. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Konstrukcja oparta na standardzie DIN EN 60715 (szyna TH35) zapewnia pełną kompatybilność montażową.

Zastosowanie

Złączka dedykowana jest do precyzyjnego łączenia przewodów termoparowych z przewodami kompensacyjnymi w torach pomiarowych temperatury. Sprawdza się w następujących scenariuszach:

• Podłączenie czujników termoparowych (typ K) do modułów wejść analogowych sterowników PLC lub rejestratorów temperatury.
• Sygnalizacja i monitorowanie temperatury w procesach przemysłowych (piece, kotły, silosy, rurociągi).
• Automatyka budynkowa – systemy HVAC wymagające pomiaru temperatury w kanałach wentylacyjnych lub instalacjach grzewczych.
• Laboratoria i stanowiska badawcze – wszędzie tam, gdzie wymagana jest dokładna kompensacja termoelektryczna.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie sterowniczej i upewnić się, że obwody pomiarowe są pozbawione napięcia. Złączkę umieścić na szynie TH35 (DIN) zgodnie z kierunkiem zatrzasku. Przewody termopary oraz przewody kompensacyjne wprowadzić do zacisków, a następnie dokręcić śruby z momentem obrotowym zgodnym z dokumentacją producenta (zwykle 0,5–0,6 Nm). Przekrój przewodów należy dobrać do prądu i rezystancji obwodu pomiarowego. Po montażu sprawdzić ciągłość i poprawność polaryzacji – dla termopary typu K polaryzacja ma znaczenie.

FAQ

• Czy złączka nadaje się do innych typów termopar (np. J, T)? Nie. Złączka dedykowana jest wyłącznie do termopar typu K. Użycie z innym typem spowoduje błędy pomiarowe z powodu niezgodności materiałowej styków.
• Jaki stopień ochrony IP ma złączka? Producent nie podaje konkretnego stopnia IP – złączka przeznaczona jest do montażu wewnątrz szaf sterowniczych o minimalnym stopniu ochrony IP20 (typowe dla aparatury szynowej). W warunkach wilgotnych lub zapylonych należy stosować dodatkowe obudowy.
• Czy złączka wymaga specjalnego narzędzia do zaciskania? Standardowe śrubokręty z płaskim grotem (rozmiar 3,5–4 mm) są wystarczające. Zalecane jest użycie śrubokręta z momentomierzem, aby uniknąć uszkodzenia zacisków.
