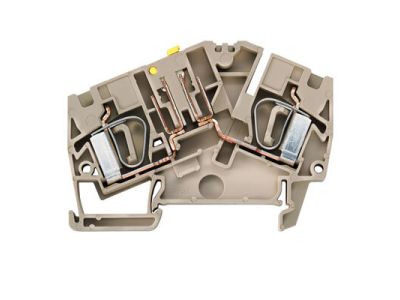

Złączka szeregowa ZTR 6-2 | 1023830000 Weidmuller

Opis i Kluczowe Cechy

Złączka szeregowa ZTR 6-2 (symbol 1023830000) to rozłączalne złącze zacisku cięgnowego przeznaczone do przewodów o przekroju do 6 mm². Dzięki dopuszczalnemu prądowi 32 A i napięciu znamionowemu 690 V zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Jej kompaktowa budowa w kolorze ciemny beż ułatwia identyfikację w szafie sterowniczej.

• Prąd znamionowy 32 A: Gwarantuje bezpieczne przewodzenie obciążeń nawet w intensywnie eksploatowanych obwodach, minimalizując ryzyko termiczne.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w instalacjach niskiego napięcia zarówno w aplikacjach przemysłowych, jak i budynkowych.
• Przekrój przyłącza 6 mm²: Umożliwia podłączenie przewodów o średniej grubości – optymalne rozwiązanie dla typowych linii zasilających i sygnałowych.
• Zacisk cięgnowy: Zapewnia szybki i pewny montaż bez potrzeby stosowania specjalistycznych narzędzi – wystarczy standardowy śrubokręt.
• Kolor ciemny beż: Ułatwia wizualne odróżnienie od innych elementów w rozdzielnicy, co wspomaga bezpieczeństwo i czytelność instalacji.

Zgodność z Normami

Złączka ZTR 6-2 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności w instalacjach niskonapięciowych.

Zastosowanie

Złączka szeregowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i powtarzalne łączenie oraz rozłączanie przewodów w obwodach sterowania i zasilania.

• Łączenie przewodów w szafach sterowniczych i rozdzielnicach – jako punkt rozgałęzienia lub połączenia szeregowego.
• Tworzenie węzłów rozłączających w instalacjach przemysłowych przy budowie systemów dystrybucji energii.
• Stosowanie w obwodach pomocniczych maszyn i urządzeń, gdzie wymagana jest szybka separacja galwaniczna.
• W systemach automatyki budynkowej i sterowania oświetleniem jako element łączeniowy w puszkach i szafkach.

Wskazówki Montażowe

Montaż złączki ZTR 6-2 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przewody należy odizolować na długość odpowiednią dla zacisku cięgnowego (zgodnie z dokumentacją producenta) i wprowadzić do zacisku prostopadle do osi łącznika – dokręcić śrubę momentem określonym w instrukcji. Przekrój przewodu nie może przekraczać 6 mm². Nie przekraczaj dopuszczalnych wartości prądu i napięcia.

FAQ

• Czy złączka ZTR 6-2 nadaje się do pracy ciągłej? Tak, przy obciążeniu do 32 A i napięciu do 690 V może pracować w trybie ciągłym, pod warunkiem montażu zgodnego z instrukcją i odpowiedniej wentylacji szafy.
• Jaki przekrój przewodu można podłączyć? Maksymalny przekrój przewodów sztywnych i giętkich to 6 mm². Dla przewodów giętkich zaleca się stosowanie tulejek kablowych.
• Czy złączka umożliwia rozłączanie pod obciążeniem? Jest to złączka rozłączająca przeznaczona do odłączania obwodu w stanie bezprądowym lub przy znikomym obciążeniu. Nie wolno jej stosować do przełączania prądów roboczych.
