Złączka szeregowa ZTR 2.5/4AN | 7920900000 Weidmuller

Opis i Kluczowe Cechy

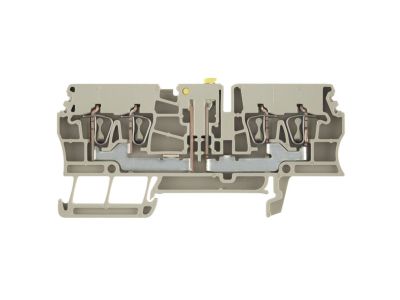

Złączka szeregowa ZTR 2.5/4AN (symbol 7920900000) to element instalacyjny przeznaczony do bezpiecznego i niezawodnego łączenia przewodów w rozdzielnicach elektrycznych. Oznaczenie „2.5” wskazuje na przystosowanie do przewodów o przekroju do 2,5 mm², co pozwala na stosowanie w typowych obwodach instalacyjnych. Posiada cztery zaciski (oznaczenie /4AN), co zapewnia elastyczność przy tworzeniu połączeń szeregowych lub rozgałęzień. Konstrukcja przystosowana jest do montażu na szynie TH35.

• Przekrój przewodu do 2,5 mm²: Umożliwia podłączanie standardowych przewodów instalacyjnych, zapewniając pewne i trwałe połączenie bez ryzyka przegrzania styków przy nominalnym obciążeniu.
• 4 zaciski (oznaczenie /4AN): Pozwalają na wykonanie rozgałęzień lub połączeń szeregowych w jednym module, oszczędzając miejsce na szynie DIN i upraszczając okablowanie.
• Konstrukcja szeregowa: Dedykowana do łączenia przewodów w linii – idealna do rozdziału potencjału w szafach sterowniczych i rozdzielnicach.
• Montaż na szynie TH35: Standardowy system mocowania dla aparatury modułowej, co ułatwia instalację, demontaż i rekonfigurację bez użycia narzędzi.

Zgodność z Normami

Złączka szeregowa ZTR 2.5/4AN spełnia wymagania europejskich norm bezpieczeństwa dla osprzętu instalacyjnego i jest oznaczona znakiem CE. Produkt został zaprojektowany z zachowaniem obowiązujących standardów branżowych, co gwarantuje niezawodność w eksploatacji.

Zastosowanie

Złączka ZTR 2.5/4AN znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach instalacyjnych, gdzie wymagane jest niezawodne łączenie przewodów o przekroju do 2,5 mm².

• Łączenie przewodów fazowych, neutralnych lub ochronnych w rozdzielnicach głównych i podrzędnych.
• Wykonywanie połączeń szeregowych w obwodach sterowania i automatyki budynkowej.
• Rozgałęzianie linii w instalacjach oświetleniowych, gniazd wtykowych i obwodach odbiorczych.
• Stosowanie w systemach wyrównywania potencjałów jako złączka do połączeń wyrównawczych.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę mocuje się na szynie DIN TH35 za pomocą zatrzasku. Przewody należy odizolować na odpowiednią długość (zgodnie z dokumentacją producenta) i solidnie dokręcić w zaciskach śrubowych. Moment dokręcania stosować zgodnie z zaleceniami producenta – przekrój przewodu nie powinien przekraczać 2,5 mm². Dla przewodów linkowych zaleca się stosowanie tulejek zaciskowych.

FAQ

• Jaki przekrój przewodu można podłączyć do złączki ZTR 2.5/4AN? Zgodnie z oznaczeniem, złączka przeznaczona jest do przewodów o przekroju do 2,5 mm². W przypadku przewodów linkowych zalecane jest stosowanie tulejek zaciskowych w celu zapewnienia pewnego styku.
• Ile zacisków posiada złączka? Posiada cztery zaciski, co umożliwia podłączenie czterech przewodów – np. dwóch wejść i dwóch wyjść w konfiguracji szeregowej lub jako rozgałęźnik.
• Czy złączka nadaje się do montażu na szynie DIN? Tak, standardowa szyna TH35 umożliwia szybki montaż i demontaż dzięki zatrzaskowemu systemowi mocowania. Nie wymaga użycia narzędzi.
