Złączka szeregowa ZNT 10S | 1739560000 Weidmuller

Opis i Kluczowe Cechy

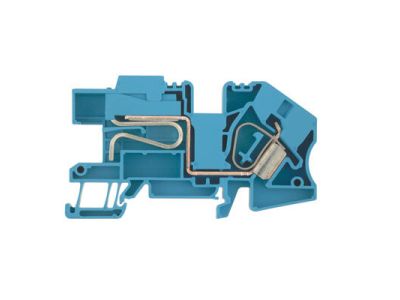

Złączka szeregowa ZNT 10S (symbol 1739560000) to piętrowa listwa zaciskowa przeznaczona do przewodów neutralnych. Dzięki złączu sprężynowemu umożliwia szybki i pewny montaż przewodów o przekroju do 10 mm². Niebieskie oznaczenie ułatwia identyfikację przewodu neutralnego w rozdzielnicy. Kompaktowa konstrukcja oszczędza miejsce na szynie DIN.

• Przekrój pomiarowy 10 mm²: pozwala na podłączenie przewodów o większym przekroju, zapewniając niską rezystancję i bezpieczne prowadzenie prądu w obwodach neutralnych.
• Złącze sprężynowe: gwarantuje trwałe, odporne na wibracje połączenie bez konieczności dokręcania śrub – idealne przy częstych zmianach konfiguracji.
• Niebieski kolor: zgodny z konwencją oznaczania przewodów neutralnych, co zmniejsza ryzyko pomyłki podczas instalacji i serwisu.
• Pojedyncza lub szeregowa listwa zaciskowa: umożliwia łatwe łączenie kilku złączek w jeden blok, upraszczając prowadzenie obwodów w rozdzielnicy.

Zgodność z Normami

Złączka ZNT 10S jest zgodna z obowiązującymi normami europejskimi (CE) i standardami DIN przeznaczonymi dla aparatury modułowej stosowanej w rozdzielnicach elektrycznych. Produkt posiada oznaczenie CE potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Złączka szeregowa ZNT 10S znajduje zastosowanie w instalacjach elektrycznych, głównie do prowadzenia i łączenia przewodów neutralnych. Sprawdza się w rozdzielnicach, szafach sterowniczych oraz w systemach automatyki budynkowej.

• Łączenie punktów neutralnych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyn neutralnych w układach trójfazowych (przy użyciu kilku złączek połączonych szeregowo).
• Podłączanie przewodów neutralnych w obwodach sterowania (styki pomocnicze, przekazywanie sygnału).
• Instalacje remontowe i modernizacyjne – szybkie przedłużenie lub rozgałęzienie przewodu neutralnego.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Złączkę należy zatrzasnąć na szynie TH35 (DIN). Przewód wprowadź w otwór złącza sprężynowego – wciśnij dźwignię lub bezpośrednio wepchnij przewód (w zależności od modelu). Użyj przewodów o przekroju zgodnym z parametrami (maks. 10 mm²). Nie przekraczaj zalecanego maksymalnego momentu dokręcania – w przypadku złącz sprężynowych zwykle nie jest wymagane dokręcanie, ale w modelach śrubowych postępuj według dokumentacji producenta.

FAQ

• Czy złączka ZNT 10S nadaje się tylko do przewodów neutralnych? Tak, niebieski kolor wskazuje na przeznaczenie do przewodów neutralnych. Można jej jednak użyć również do innych przewodów, jeśli oznaczenie nie jest wymagane – zawsze należy stosować się do projektu instalacji.
• Jaki maksymalny przekrój przewodu można podłączyć? Maksymalny przekrój pomiarowy wynosi 10 mm². Dla przewodów wielożyłowych zaleca się użycie tulejek końcowych.
• Czy można łączyć kilka złączek w szereg? Tak, złączka została zaprojektowana do pracy w szeregu – specjalne ukształtowanie obudowy umożliwia spięcie kilku sztuk w jeden blok bez dodatkowych akcesoriów.
