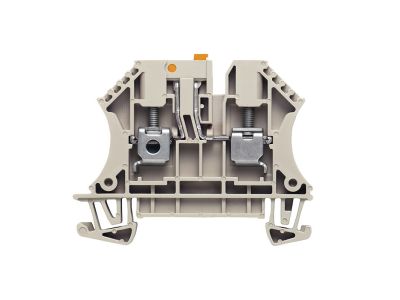

Złączka szeregowa WTR 4 | 7910180000 Weidmuller

Opis i Kluczowe Cechy

Złączka szeregowa WTR 4 (symbol 7910180000) to element łączeniowy przeznaczony do bezpiecznego łączenia przewodów w instalacjach elektrycznych. Wyposażona w złącze śrubowe zapewnia pewny i trwały styk, a przekrój pomiarowy 4 mm² pozwala na stosowanie przewodów o typowych przekrojach stosowanych w rozdzielnicach i szafach sterowniczych. Kolor ciemnobeżowy ułatwia identyfikację w trakcie montażu i serwisu.

• Przekrój pomiarowy 4 mm²: umożliwia przyłączanie przewodów o standardowym przekroju, co jest wystarczające dla obwodów pomocniczych i sterowniczych.
• Złącze śrubowe: gwarantuje niską rezystancję przejścia i wysoką odporność na poluzowanie podczas eksploatacji.
• Konstrukcja rozłączająca: pozwala na odizolowanie odcinka obwodu bez przerywania głównej szyny (funkcja szeregowa).
• Kolor ciemnobeżowy: ułatwia szybką identyfikację w rozdzielnicy, szczególnie przy stosowaniu wielu złączek różnych typów.
• Kompaktowa budowa: oszczędza miejsce na szynie montażowej, ułatwiając uporządkowanie okablowania.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich w zakresie konstrukcji i bezpieczeństwa użytkowania. Posiada oznaczenie CE, co potwierdza jej zgodność z dyrektywami Unii Europejskiej. Urządzenie przeznaczone jest do montażu w obwodach niskiego napięcia zgodnie z ogólnymi zasadami instalacji elektrycznych.

Zastosowanie

Złączka szeregowa WTR 4 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne połączenie przewodów w jednej linii (szeregowo). Dzięki funkcji rozłączającej umożliwia proste odcinanie dopływu energii do wybranego fragmentu obwodu bez demontażu przewodów.

• Łączenie przewodów w rozdzielnicach elektrycznych – tworzenie punktów łączeniowych dla obwodów pomocniczych.
• Instalacje automatyki budynkowej – mostkowanie sygnałów sterujących między przekaźnikami i stycznikami.
• Rozgałęzianie linii w szafach sterowniczych – wygodne dołączanie odbiorników bez zbędnych skrętek.
• Tworzenie przerw w obwodzie do celów pomiarowych lub serwisowych.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Złączkę należy mocować na szynie TH35 (DIN) w standardowy sposób, a przewody dokręcać śrubą z momentem zgodnym z dokumentacją producenta (zwykle 0,5–0,8 Nm). Przekrój przewodu powinien być dobrany do prądu obciążenia i nie przekraczać 4 mm² w przypadku przewodów sztywnych oraz 2,5 mm² dla linki. Po dokręceniu zaleca się sprawdzenie siły wyciągającej przewodu.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze ciemnobeżowym, co ułatwia identyfikację i segregację w rozdzielnicy.
• Jaki stopień ochrony IP ma ta złączka? Producent nie podaje stopnia ochrony IP dla tego produktu. W typowych warunkach pracy (wewnątrz rozdzielnicy) przyjmuje się, że aparatura modułowa ma stopień ochrony IP20, ale ze względu na brak danych w karcie katalogowej zalecamy montaż w suchym pomieszczeniu, z dala od wilgoci i pyłu.
• Jaki jest tryb pracy styku – normalnie otwarty czy zamknięty? Złączka szeregowa nie zawiera żadnych styków przełączających. Pełni funkcję czysto połączeniową – przewody są ze sobą trwale połączone za pomocą śruby. Nie można jej używać jako wyłącznika ani przełącznika.
