Złączka szeregowa WTL 6/1 EN STB RT | 1019710000 Weidmuller

Opis i Kluczowe Cechy

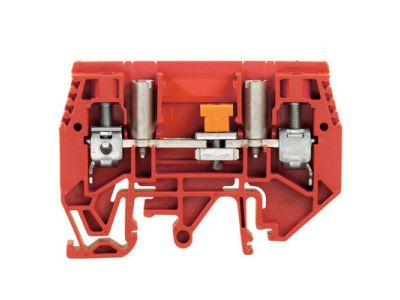

Złączka szeregowa rozłączająca WTL 6/1 EN STB RT (symbol 1019710000) to element łączeniowy wyposażony w złącze śrubowe o przekroju 6 mm². Prąd znamionowy 41 A i napięcie 630 V pozwalają na bezpieczne stosowanie w obwodach zasilających i sterowniczych. Mechanizm rozłączania ślizgowego umożliwia szybkie odłączenie przewodów, a kolor czerwony ułatwia identyfikację w rozdzielnicy.

• Prąd znamionowy 41 A: Gwarantuje bezpieczne przewodzenie obciążenia w instalacjach o znacznym poborze mocy, minimalizując ryzyko przegrzania.
• Napięcie znamionowe 630 V: Umożliwia pracę w obwodach niskiego napięcia (do 630 V), co jest zgodne z typowymi instalacjami przemysłowymi.
• Złącze śrubowe o przekroju 6 mm²: Zapewnia pewny i trwały kontakt elektryczny dla przewodów o odpowiedniej średnicy, upraszczając montaż.
• Mechanizm rozłączania ślizgowego: Pozwala na szybkie i beznarzędziowe odłączenie obwodu bez naruszania zacisków śrubowych, co zwiększa komfort eksploatacji.
• Kolor czerwony: Ułatwia szybką identyfikację złączki w rozdzielnicy lub szafie sterowniczej, co jest przydatne przy serwisie.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada oznaczenie CE. Produkt został zaprojektowany i wyprodukowany zgodnie z ogólnymi standardami bezpieczeństwa dla aparatury łączeniowej stosowanej w instalacjach elektrycznych.

Zastosowanie

Złączka szeregowa rozłączająca WTL 6/1 znajduje zastosowanie w różnych obszarach instalacji niskiego napięcia, szczególnie tam, gdzie wymagane jest szybkie odłączanie obwodu.

• Łączenie i rozłączanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• W szafach sterowniczych do tworzenia mostków pomiędzy obwodami lub jako element odłącznika kontrolnego.
• W instalacjach przemysłowych, np. do separacji zasilania urządzeń podczas konserwacji.
• Do szybkiego odłączania obwodów pomiarowych lub sygnalizacyjnych bez konieczności demontażu przewodów.

Wskazówki Montażowe

Montaż i konserwacja złączki powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przekrój podłączanych przewodów dobrać zgodnie z prądem obciążenia (maks. 6 mm²). Śruby zacisków dokręcać momentem zalecanym w dokumentacji producenta – zbyt mocne dokręcanie może uszkodzić złączkę, a zbyt słabe grozić iskrzeniem.

FAQ

• Jakie są parametry elektryczne złączki WTL 6/1? Złączka ma prąd znamionowy 41 A i napięcie znamionowe 630 V. Została zaprojektowana do stosowania w obwodach o tych wartościach.
• Jaki przekrój przewodów można podłączyć? Maksymalny przekrój przewodów to 6 mm², co jest typowe dla przewodów miedzianych w instalacjach niskiego napięcia.
• Czy złączka umożliwia rozłączanie obwodu bez narzędzi? Tak, dzięki mechanizmowi rozłączania ślizgowego można odłączyć obwód poprzez przesunięcie elementu, co jest wygodne przy szybkiej zmianie konfiguracji lub serwisie.
