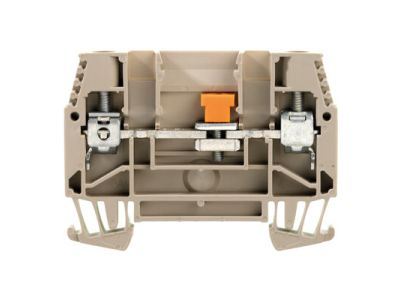

Złączka szeregowa WTL 6/1 | 1016700000 Weidmuller

Opis i Kluczowe Cechy

Złączka szeregowa WTL 6/1 (1016700000) to złącze śrubowe o przekroju 6 mm², przeznaczone do napięcia 630 V i prądu 41 A. Dzięki solidnemu zaciskowi śrubowemu oraz funkcji rozłączania zapewnia niezawodne i trwałe połączenie przewodów w rozdzielnicach elektrycznych. Kolor ciemny beż ułatwia szybką identyfikację w szafie sterowniczej.

• Przekrój 6 mm²: Umożliwia podłączenie przewodów o znacznym przekroju, co zapewnia pewne połączenie w obwodach o większym obciążeniu.
• Napięcie znamionowe 630 V: Gwarantuje bezpieczną pracę w instalacjach niskiego napięcia, nawet w wymagających warunkach przemysłowych.
• Prąd znamionowy 41 A: Pozwala na przepływ wysokiego prądu bez ryzyka przegrzania złącza, zapewniając niezawodność połączenia.
• Funkcja rozłączania: Pozwala na bezpieczne odłączenie przewodu od źródła napięcia bez konieczności odkręcania śruby, co ułatwia prace serwisowe.
• Złącze śrubowe: Umożliwia pewne i powtarzalne dokręcenie przewodu, co minimalizuje ryzyko poluzowania i utraty kontaktu.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dla złączek rozłączających. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Złączka szeregowa WTL 6/1 znajduje zastosowanie w rozdzielnicach elektrycznych, gdzie wymagane jest bezpieczne i niezawodne łączenie przewodów.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozłączalnych w obwodach sterowania i zasilania.
• Instalacje przemysłowe i komercyjne wymagające połączeń o prądzie do 41 A.
• Systemy automatyki budynkowej i sterowania.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie DIN TH35 (jeśli dotyczy) lub na płycie montażowej zgodnie z instrukcją producenta. Śruby należy dokręcać z momentem zgodnym z zaleceniami producenta. Przekrój przewodu nie może przekraczać 6 mm²; przewody należy odpowiednio przygotować (odizolować, ewentualnie ocynować) przed włożeniem do zacisku.

FAQ

• Jaką szerokość modułu ma złączka? Szerokość modułu nie została podana w dokumentacji technicznej. W przypadku montażu na szynie DIN należy sprawdzić rzeczywisty wymiar produktu lub skontaktować się z producentem.
• Czy złączka nadaje się do przewodów linkowych? Tak, złącze śrubowe umożliwia podłączenie zarówno przewodów sztywnych, jak i linkowych, pod warunkiem użycia odpowiednich tulejek kablowych (zalecane).
• Jaki jest stopień ochrony IP? Stopień ochrony IP nie został określony w dostępnych danych. Typowo dla złączek montowanych wewnątrz rozdzielnic przyjmuje się IP20, ale zalecamy weryfikację w karcie katalogowej producenta.
