Złączka szeregowa WNT 6 10X3 BL | 1010880000 Weidmuller

Opis i Kluczowe Cechy

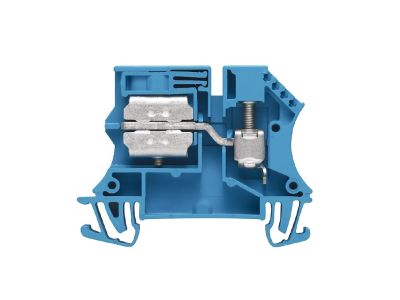

Złączka szeregowa WNT 6 10X3 BL (symbol 1010880000) to listwa zaciskowa przewodu zerowego, przeznaczona do zakończenia szyny zbiorczej. Przystosowana do przewodów o przekroju do 6 mm², napięcie znamionowe 400 V i prąd 41 A zapewniają niezawodne połączenie w instalacjach elektrycznych. Niebieski kolor ułatwia identyfikację jako zacisk neutralny (N).

• Prąd znamionowy 41 A: Wysoka obciążalność prądowa umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 400 V: Odpowiednia izolacja dla typowych instalacji niskiego napięcia prądu przemiennego.
• Przekrój przyłączeniowy do 6 mm²: Elastyczność w podłączaniu przewodów o różnych średnicach, w tym do zasilania odbiorników o większym przekroju.
• Niebieski kolor: Zgodny z konwencją oznaczania przewodu neutralnego (N), co ułatwia szybką identyfikację i eliminuje pomyłki podczas montażu.
• Kompatybilność z szyną zbiorczą: Przeznaczona do montażu na końcu szyny zbiorczej, co pozwala na uporządkowane prowadzenie przewodów w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla listew zaciskowych oraz posiada certyfikację CE. Montaż należy wykonywać zgodnie z obowiązującymi przepisami i normami instalacyjnymi.

Zastosowanie

Złączka szeregowa WNT 6 10X3 BL znajduje zastosowanie w rozdzielnicach elektrycznych jako element systemu szyn zbiorczych, szczególnie do prowadzenia przewodów neutralnych.

• Łączenie przewodów neutralnych (N) w rozdzielnicach głównych i podrozdzielnicach.
• Zakończenie szyny zbiorczej w celu bezpiecznego przyłączenia wyprowadzeń.
• Organizacja przewodów w szafach sterowniczych i rozdzielnicach przemysłowych.
• Użycie w instalacjach mieszkaniowych i komercyjnych jako element systemu dystrybucji energii.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Złączkę montować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Moment dokręcania śrub zaciskowych oraz przekrój przewodów należy dobrać zgodnie z parametrami znamionowymi (max 6 mm², 41 A). Stosować odpowiednie narzędzia i środki ochrony osobistej.

FAQ

• Czy złączka jest przeznaczona do przewodu neutralnego? Tak, niebieski kolor zgodny z normą oznacza przewód neutralny (N). Złączka służy do podłączania przewodów neutralnych w rozdzielnicach.
• Jaki jest symbol katalogowy produktu? Symbol to 1010880000 (oznaczenie WNT 6 10X3 BL).
• Czy złączka wymaga specjalnych narzędzi do montażu? Do montażu zaleca się standardowe wkrętaki o odpowiednim profilu oraz klucz dynamometryczny do uzyskania zalecanego momentu dokręcania (zgodnie z dokumentacją producenta).
