Złączka szeregowa WDU 2.5/TC TYP J | 1024300000 Weidmuller

Opis i Kluczowe Cechy

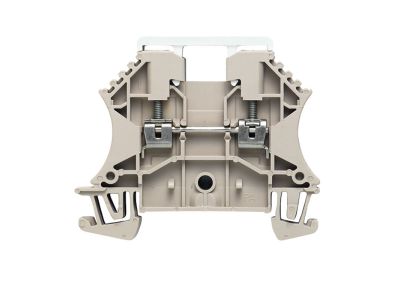

Złączka szeregowa WDU 2.5/TC TYP J (symbol 1024300000) to przelotowa rzędowa listwa zaciskowa przeznaczona do termoelementów. Dzięki przekrojowi przyłączeniowemu 2,5 mm² oraz złączu śrubowemu zapewnia trwałe i pewne połączenie przewodów w obwodach pomiaru temperatury. Konstrukcja zoptymalizowana pod kątem pracy z termoparami typu J gwarantuje minimalizację błędów termoelektrycznych.

• Przeznaczenie do termopar typu J: dedykowane połączenie dla termoelementów żelazo-konstantan, pozwala zachować ciągłość obwodu pomiarowego i dokładność wskazań temperatury.
• Przekrój przyłączeniowy 2,5 mm²: umożliwia podłączenie przewodów o typowym przekroju stosowanym w instalacjach automatyki, bez ryzyka przeciążenia styków.
• Złącze śrubowe: zapewnia stabilny i łatwy do kontroli docisk przewodu, co przekłada się na niską rezystancję przejścia i długotrwałą niezawodność połączenia.
• Budowa przelotowa (rzędowa): ułatwia prowadzenie okablowania w szafach sterowniczych, pozwala na uporządkowane i przejrzyste układanie tras pomiarowych.
• Kompaktowe wymiary: zajmują mało miejsca na szynie montażowej, co jest istotne przy gęstym upakowaniu aparatury w rozdzielnicach.

Zgodność z Normami

Złączka została zaprojektowana i wyprodukowana zgodnie z europejskimi standardami jakości oraz posiada certyfikat CE. Spełnia wymagania norm branżowych dotyczących złączek do termopar, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Złączka szeregowa WDU 2.5/TC TYP J znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne łączenie przewodów termoparowych typu J w obwodach pomiaru temperatury.

• Podłączanie termopar typu J w układach regulacji temperatury w procesach technologicznych.
• Wyprowadzenie sygnału z czujników temperatury do sterowników PLC lub rejestratorów danych.
• Tworzenie pętli kompensacyjnych w szafach automatyki, zapewniających dokładny pomiar bez zakłóceń.
• Przedłużanie przewodów termoparowych w instalacjach HVAC, energetyce i przemyśle chemicznym.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekrój przyłączanego przewodu musi odpowiadać danym katalogowym (2,5 mm²). Moment dokręcania śrub należy dobrać według zaleceń producenta – zbyt słaby docisk może zwiększyć rezystancję, a zbyt mocny uszkodzić przewód. W przypadku łączenia termopar należy stosować przewody kompensacyjne właściwe dla typu J, aby uniknąć błędów pomiarowych.

FAQ

• Czy złączka nadaje się do innych typów termopar? Złączka WDU 2.5/TC TYP J jest dedykowana wyłącznie do termopar typu J (żelazo-konstantan). Do innych typów termopar (np. K, T, N) należy stosować odpowiednie warianty TC.
• Jaki jest stopień ochrony złączki? W dostarczonych danych nie podano stopnia ochrony IP. Typowo aparatura montowana wewnątrz szaf sterowniczych pracuje w środowisku suchym, bez bezpośredniego kontaktu z wodą i pyłem – dla bezpieczeństwa zaleca się zastosowanie w rozdzielnicy o minimalnym stopniu ochrony IP20.
• Czy złączkę można montować na szynie DIN? Konstrukcja przelotowej listwy zaciskowej WDU 2.5/TC umożliwia montaż na standardowej szynie TH35 (DIN) – zaleca się jednak sprawdzenie zgodności z dostarczoną dokumentacją techniczną.
