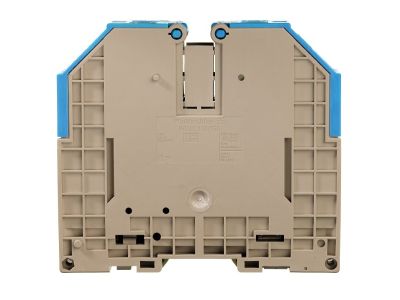

Złączka szeregowa WDU 120/150 BL niebieska | 1024580000 Weidmuller

Opis i Kluczowe Cechy

Złączka szeregowa WDU 120/150 BL (niebieska) to przelotowa rzędowa listwa zaciskowa ze złączem śrubowym, przeznaczona do bezpiecznego łączenia przewodów o dużym przekroju. Dzięki znamionowemu prądowi 269 A i napięciu 1000 V zapewnia niezawodne połączenie w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Model w kolorze niebieskim ułatwia identyfikację w rozdzielnicy.

• Przekrój 120 mm²: umożliwia pewne przyłączenie grubych przewodów – idealne do głównych szyn zasilających i odbiorników o dużym poborze prądu.
• Prąd znamionowy 269 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez przegrzewania się styków.
• Napięcie znamionowe 1000 V: wysoka izolacja zapewnia bezpieczeństwo w instalacjach przemysłowych i niskiego napięcia.
• Złącze śrubowe: proste, pewne i trwałe połączenie – łatwy montaż i demontaż przewodów przy użyciu standardowych narzędzi.
• Kolor niebieski: oznaczenie funkcjonalne ułatwiające szybką identyfikację (np. dla obwodów sterowniczych lub sygnalizacyjnych).

Zgodność z Normami

Złączka WDU 120/150 BL spełnia wymagania obowiązujących norm europejskich i posiada certyfikację CE. Produkt został zaprojektowany zgodnie z standardami DIN dla przemysłowych listew zaciskowych montowanych na szynie TH35.

Zastosowanie

Złączka szeregowa przeznaczona jest do stosowania w rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych, gdzie wymagane jest bezpieczne i niezawodne łączenie przewodów o dużym przekroju.

• Łączenie głównych szyn zasilających i odbiorników o prądzie do 269 A.
• Rozgałęzianie obwodów w rozdzielnicach głównych i podrozdzielnicach.
• Montaż w systemach automatyki przemysłowej i sterowania, np. zasilanie styczników, przekaźników, PLC.
• Zastosowanie w instalacjach fotowoltaicznych lub energetycznych wymagających wysokiej izolacji (1000 V).

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Listwę należy zamontować na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przewody przykręcać z momentem dokręcania podanym w dokumentacji producenta. Przekrój przewodu dobrać odpowiednio do prądu znamionowego obwodu.

FAQ

• Jaki jest maksymalny przekrój przewodu dla tej złączki? Złączka jest przystosowana do przewodów o przekroju do 120 mm² – wartość znamionowa podana przez producenta.
• Czy złączka nadaje się do pracy w obwodach prądu przemiennego i stałego? Tak, napięcie znamionowe 1000 V dotyczy zarówno AC, jak i DC, o ile nie określono inaczej w dokumentacji.
• Czy złączka ma podświetlenie lub oznacznik? Nie, to standardowa listwa zaciskowa bez podświetlenia. Kolor niebieski ułatwia identyfikację funkcji, ale nie jest podświetlany.
