Złączka szeregowa WDU 10 SL ciemnobeżowa | 9537480000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1095148

EAN

4008190028626

Kod Producenta

9537480000

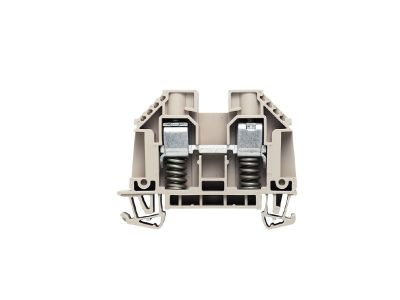

Złączka szeregowa WDU 10 SL ciemnobeżowa

Informacja o Produkcie

Opakowanie zbiorcze zawiera 50 szt.

Opis i Kluczowe Cechy

Złączka szeregowa WDU 10 SL (symbol 9537480000) to przelotowa listwa zaciskowa z połączeniem śrubowym, zaprojektowana do bezpiecznego i niezawodnego łączenia przewodów o przekroju do 10 mm². Przystosowana do napięcia 1000 V i prądu 57 A zapewnia wysoką obciążalność w instalacjach przemysłowych i komercyjnych.

Przekrój przewodu do 10 mm²: Umożliwia podłączenie grubych żył, minimalizując spadek napięcia na połączeniach.
Napięcie znamionowe 1000 V: Gwarantuje bezpieczną izolację w instalacjach o podwyższonym napięciu, zgodnie z wymaganiami sieci.
Prąd znamionowy 57 A: Pozwala na przepływ dużych obciążeń bez ryzyka przegrzania zacisku.
Złącze śrubowe: Zapewnia pewny i trwały kontakt mechaniczny, łatwy w montażu i demontażu narzędziami.
Kolor ciemnobeżowy: Ułatwia identyfikację i estetyczne dopasowanie w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa (CE) i jest zgodny ze standardami DIN dla złączek szeregowych. Przeznaczony do montażu w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Złączka szeregowa WDU 10 SL znajduje zastosowanie w instalacjach elektrycznych jako element łączący przewody w rozdzielnicach, szafach sterowniczych oraz puszkach przyłączeniowych.

Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach
Rozgałęzianie obwodów w instalacjach przemysłowych i komercyjnych
Przyłączanie odbiorników o dużym poborze prądu, takich jak silniki czy grzejniki
Tworzenie punktów odczepów w systemach sterowania i automatyki

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Złączkę mocuje się na szynie TH35 (DIN). Moment dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obciążalnością prądową.

FAQ

Do jakiego przekroju przewodu jest przystosowana złączka? Złączka WDU 10 SL umożliwia podłączenie przewodów o przekroju do 10 mm².
Jakie jest maksymalne napięcie pracy złączki? Napięcie znamionowe wynosi 1000 V AC/DC.
Jaki kolor ma obudowa złączki? Obudowa wykonana jest w kolorze ciemnobeżowym.
