Złączka szeregowa śrubowa WDK 10 ciemnobeżowy | 1186740000 Weidmuller

Opis i Kluczowe Cechy

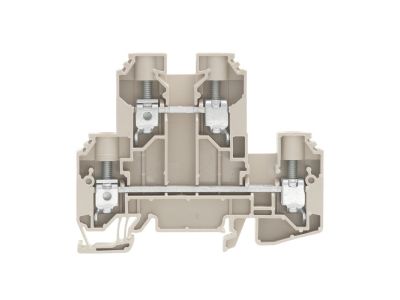

Złączka szeregowa śrubowa WDK 10 (symbol 1186740000) to przelotowa, dwupoziomowa listwa zaciskowa z serii W, przeznaczona do łączenia przewodów w instalacjach elektrycznych. Dzięki znamionowemu prądowi 57 A i napięciu 800 V umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu w systemach sterowania i rozdziału energii. Zaciski śrubowe zapewniają pewny i trwały kontakt, a kompaktowa konstrukcja dwupoziomowa oszczędza miejsce na szynie DIN.

• Prąd znamionowy 57 A: Umożliwia bezpieczne łączenie odbiorników o dużym poborze mocy bez ryzyka przeciążenia styków.
• Napięcie znamionowe 800 V: Odpowiednie do zastosowań w instalacjach przemysłowych i rozdzielnicach głównych.
• Przekrój przyłączeniowy 10 mm²: Pozwala na podłączenie przewodów o dużym przekroju, zapewniając niską rezystancję połączenia.
• Konstrukcja dwupoziomowa: Ułatwia oddzielne prowadzenie dwóch obwodów w jednej złączce, oszczędzając miejsce na szynie TH35.
• Zaciski śrubowe: Gwarantują powtarzalny moment dokręcania i stabilne połączenie odporne na wibracje.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich (oznakowanie CE) oraz standardów DIN dla złączek elektroinstalacyjnych. Montaż i eksploatacja zgodnie z dokumentacją producenta zapewniają bezpieczeństwo i niezawodność.

Zastosowanie

Złączka WDK 10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i trwałe łączenie przewodów w układach sterowania, rozdziału energii oraz automatyki przemysłowej.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozdziału napięcia w szafach sterowniczych.
• Mostkowanie obwodów w układach styczników, przekaźników i sterowników PLC.
• Instalacje w automatyce budynkowej (sterowanie oświetleniem, HVAC).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Złączkę mocuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody wkładać do końca w otwory zacisków i dokręcać śruby z momentem zgodnym z dokumentacją producenta. Przekrój przewodu dobrać do prądu obciążenia i temperatury otoczenia.

FAQ

• Jaki jest maksymalny przekrój przewodu dla WDK 10? Maksymalny przekrój przyłączeniowy wynosi 10 mm², zarówno dla przewodów jedno- jak i wielodrutowych.
• Czy złączka ma stopień ochrony IP? Producent nie podaje stopnia ochrony. Standardowo złączki montowane wewnątrz rozdzielnic mają ochronę IP20 wynikającą z obudowy – nie są przystosowane do pracy w wilgotnym lub zapylonym środowisku.
• Do czego służy dwupoziomowa konstrukcja? Umożliwia niezależne łączenie dwóch obwodów w jednej obudowie, co oszczędza miejsce na szynie i ułatwia prowadzenie przewodów. Każdy poziom jest odizolowany elektrycznie od drugiego.
