Złączka śrubowa modułowa MC35 (6-35mm2) MAH0035A24 | MAH0035A24 Morek

Opis i Kluczowe Cechy

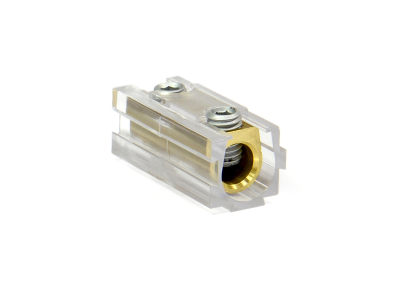

Złączka śrubowa modułowa MC35 (symbol MAH0035A24) to uniwersalny element serii MC przeznaczony do łączenia przewodów o przekrojach od 6 mm² do 35 mm². Charakteryzuje się wysoką niezawodnością połączenia dzięki mechanizmowi śrubowemu oraz możliwością tworzenia konfiguracji od 1 do 5 biegunów w jednej ramce. Dzięki modularności doskonale sprawdza się w instalacjach wymagających elastycznego rozbudowania okablowania.

• Przekrój przewodów 6-35 mm²: Umożliwia łączenie zarówno przewodów zasilających, jak i sygnałowych w jednym miejscu, co upraszcza organizację instalacji.
• Konfiguracja 1-5 biegunów: Możliwość dowolnego zestawienia liczby biegunów w jednej ramce – idealne rozwiązanie do rozbudowywanych instalacji.
• Modułowa budowa: Kompatybilność z innymi złączkami serii MC pozwala na tworzenie struktur piramidalnych, oszczędzających przestrzeń w szafach sterowniczych.
• Mechanizm śrubowy: Zapewnia pewne i trwałe połączenie, łatwe w montażu i demontażu – nie wymaga specjalistycznego narzędzia.
• Stabilność połączenia: Wysoka odporność na wibracje i obciążenia mechaniczne – kluczowe w instalacjach przemysłowych i energetycznych.

Zgodność z Normami

Złączka spełnia wymogi norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych. Została zaprojektowana zgodnie z normami VDE 0110 i IEC 60947-7-1, co gwarantuje jej niezawodność w instalacjach niskonapięciowych. Posiada oznakowanie CE.

Zastosowanie

Złączka śrubowa modułowa MC35 znajduje zastosowanie w instalacjach elektrycznych wymagających elastycznego i niezawodnego łączenia przewodów o różnych przekrojach.

• Rozdzielnice niskiego napięcia – organizacja okablowania i łączenie obwodów.
• Szafy sterownicze – łatwe rozbudowywanie instalacji o dodatkowe bieguny.
• Instalacje przemysłowe – niezawodne połączenia w warunkach wibracji i obciążeń mechanicznych.
• Systemy oświetleniowe i sygnalizacyjne – stabilne łączenie przewodów zasilających i sterujących.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Przewody należy oczyścić z izolacji na wymaganą długość, wprowadzić w odpowiednie otwory i dokręcić śruby z zalecanym momentem obrotowym (szczegóły w dokumentacji technicznej). Unikać nadmiernego dokręcania, aby nie uszkodzić mechanizmu. Złączki modułowe można łączyć w ramkach, tworząc konfiguracje wielobiegunowe – zaleca się montaż w układzie piramidalnym dla optymalnego wykorzystania przestrzeni.

FAQ

• Czy złączka MC35 nadaje się do przewodów aluminiowych? Tak, złączka jest kompatybilna z przewodami aluminiowymi i miedzianymi o przekroju 6-35 mm², co czyni ją uniwersalnym rozwiązaniem dla różnych typów instalacji.
• Jaki jest maksymalny prąd roboczy złączki? Maksymalny prąd roboczy wynosi 35 A, co jest wystarczające dla większości instalacji niskonapięciowych.
• Czy można stosować złączkę w instalacjach zewnętrznych? Produkt nie posiada określonego stopnia ochrony IP. Zaleca się stosowanie w suchych pomieszczeniach lub dodatkowej obudowie chroniącej przed czynnikami atmosferycznymi.
