Złączka śrubowa do 36kV ze zrywalnymi śrubami Al dla kabli Al/Cu MSCM630, 400-630mm2 MSCM6306A00 | MSCM6306A00 Morek

Opis i Kluczowe Cechy

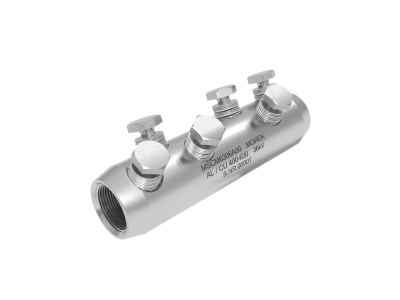

Złączka śrubowa MSCM630 (symbol MSCM6306A00) o przekroju 400-630 mm² to profesjonalne rozwiązanie do łączenia przewodów aluminiowych i miedzianych w instalacjach wysokiego napięcia do 36 kV. Wykorzystuje technologię śrub zrywalnych, które ułatwiają montaż przy użyciu standardowego klucza nasadowego, eliminując potrzebę stosowania specjalistycznych narzędzi. Zwiększa to wydajność pracy i zapewnia powtarzalność połączeń o wysokiej jakości elektrycznej i mechanicznej.

• Technologia śrub zrywalnych: Umożliwia precyzyjne i szybkie montowanie końcówek – śruby zrywają się przy odpowiednim momencie dokręcania, gwarantując optymalne połączenie bez ryzyka niedociśnięcia lub prześrubowania.
• Uniwersalne zastosowanie Al/Cu: Korpus ze stopu aluminium o wysokiej wytrzymałości, cynowany, kompatybilny z przewodami aluminiowymi i miedzianymi – idealne do modernizacji i nowych instalacji.
• Napięcie znamionowe do 36 kV: Przeznaczone do zastosowań w sieciach średniego napięcia, w rozdzielniach, stacjach transformatorowych i liniach napowietrznych.
• Odporność na warunki zewnętrzne: Wodoszczelna konstrukcja pozwala na stosowanie zarówno wewnątrz pomieszczeń, jak i na zewnątrz – nie wymaga dodatkowych osłon przeciwdeszczowych.
• Wszechstronność przewodów: Kompatybilne z przewodami litymi, giętkimi (linka), sektorowymi i okrągłymi, izolowanymi tworzywem sztucznym lub papierem impregnowanym olejem.

Zgodność z Normami

Złączka MSCM630 spełnia wymagania normy IEC 61238-1 klasa A, co potwierdza jej wysoką jakość połączeń elektrycznych i mechaniczną wytrzymałość. Produkt posiada odpowiednie certyfikaty i deklarację zgodności CE.

Zastosowanie

Złączka śrubowa MSCM630 400-630 mm² znajduje zastosowanie w instalacjach wymagających niezawodnych i trwałych połączeń przewodów o dużym przekroju, szczególnie w energetyce i przemyśle.

• Łączenie przewodów w rozdzielniach średniego napięcia (SN) i stacjach transformatorowych.
• Montaż linii napowietrznych i kablowych o napięciu do 36 kV.
• Modernizacja i konserwacja istniejących instalacji elektrycznych z przewodami aluminiowymi i miedzianymi.
• Stosowanie w trudnych warunkach środowiskowych – odporna na wilgoć i korozję dzięki cynowanej powierzchni korpusu i śrub.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia i zabezpieczeniu miejsca pracy. Przed montażem należy oczyścić powierzchnie stykowe przewodów i korpusu złączki. Śruby dokręcać kluczem nasadowym do momentu ich zerwania – nie należy próbować dokręcać ponownie zerwanych śrub. Złącze jest gotowe do pracy natychmiast po montażu. Przechowywać w suchym i czystym miejscu, chronić przed uszkodzeniami mechanicznymi.

FAQ

• Czy złączka MSCM630 nadaje się do przewodów miedzianych? Tak, złączka ze stopu aluminium cynowanego jest kompatybilna zarówno z przewodami aluminiowymi, jak i miedzianymi.
• Jaki jest zakres średnic przewodów obsługiwany przez złączkę? Złączka przeznaczona jest do przewodów o przekroju 400-630 mm², zarówno litych, jak i wielodrutowych (linka).
• Czy złączka jest odporna na wilgoć? Tak, konstrukcja złączki zapewnia wodoszczelność, co pozwala na stosowanie jej na zewnątrz i w miejscach narażonych na kontakt z wodą.
