Złączka śrubowa do 36kV ze zrywalnymi śrubami Al dla kabli Al/Cu MSCM400, 185-400mm2 MSCM4006A00 | MSCM4006A00 Morek

Opis i Kluczowe Cechy

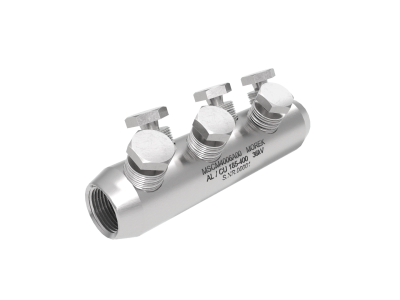

Złączka śrubowa MSCM400 (symbol MSCM4006A00) to wysokonapięciowe złącze do łączenia przewodów aluminiowych (Al) i miedzianych (Cu) w instalacjach do 36 kV. Przeznaczone jest do kabli o przekrojach 185–400 mm², zapewniając trwałe połączenie elektryczne i mechaniczne. Wyposażone w śruby zrywalne z precyzyjnym momentem dokręcania, które eliminują ryzyko niedokręcenia lub prześrubowania. Korpus ze stopu aluminium cynowanego gwarantuje odporność na korozję i kompatybilność z różnymi typami przewodów.

• Technologia śrub zrywalnych: Montaż wyłącznie za pomocą standardowego klucza nasadowego – brak potrzeby stosowania specjalistycznych narzędzi, oszczędność czasu i kosztów.
• Uniwersalność zastosowań (Al/Cu): Możliwość łączenia przewodów aluminiowych i miedzianych dzięki ocynowanemu korpusowi i odpowiednim śrubom.
• Wytrzymały korpus aluminiowy cynowany: Wysoka odporność na korozję i mechaniczne obciążenia, a także kompatybilność z szerokim zakresem przewodów (litych, giętkich, sektorowych, okrągłych).
• Precyzyjny moment zrywania śrub: Gwarancja optymalnego połączenia elektrycznego i mechanicznego, eliminacja błędów montażowych.
• Smar antyoksydacyjny na śrubach: Ochrona przed utlenianiem styków, co przedłuża żywotność połączenia i utrzymuje niską rezystancję.

Zgodność z Normami

Złączka MSCM400 spełnia wymagania normy IEC 61238-1 klasa A, dotyczącej testów połączeń kablowych wysokiego napięcia. Produkt posiada odpowiednie certyfikaty i oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i jakości.

Zastosowanie

Złączka śrubowa MSCM400 znajduje zastosowanie w instalacjach średniego i wysokiego napięcia, gdzie wymagane jest niezawodne i trwałe połączenie przewodów Al/Cu.

• Łączenie kabli w stacjach transformatorowych i rozdzielniach SN.
• Instalacje przemysłowe i energetyczne zasilające maszyny i urządzenia.
• Okablowanie zewnętrzne i wewnętrzne w systemach dystrybucji energii.
• Miejscach wymagających kompaktowej konstrukcji złącza (oszczędność miejsca w szafach i korytach kablowych).

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w zakresie prac przy instalacjach wysokiego napięcia. Przed rozpoczęciem prac należy odłączyć napięcie i upewnić się, że przewody są odpowiednio przygotowane (odizolowane, czyste i suche). Śruby należy dokręcać kluczem nasadowym do momentu ich ścięcia – sygnalizuje to prawidłowe połączenie. Należy stosować dołączone pierścienie centrujące, aby zapewnić właściwe ułożenie przewodów. Po montażu sprawdzić rezystancję połączenia.

FAQ

• Czy złączka nadaje się do kabli o innych przekrojach niż 185–400 mm²? Złączka MSCM400 jest dedykowana dla przewodów o przekrojach 185–400 mm². Dla innych zakresów należy wybrać odpowiedni rozmiar złączki z oferty.
• Czy złączka jest wodoszczelna? Tak – złączka MSCM400 jest wodoszczelna i nadaje się do stosowania zarówno wewnątrz, jak i na zewnątrz budynków.
• Jakie przewody można łączyć za pomocą tej złączki? Złączka obsługuje lity, giętkie (linka), sektorowe i okrągłe przewody z izolacją z tworzywa sztucznego lub papieru impregnowanego olejem, zarówno aluminiowe, jak i miedziane.
