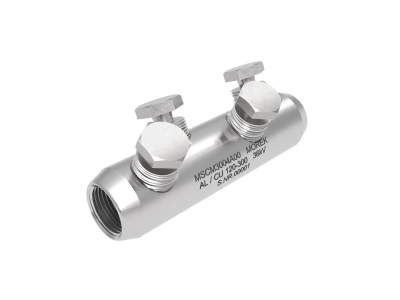

Złączka śrubowa do 36kV ze zrywalnymi śrubami Al dla kabli Al/Cu MSCM300, 120-300mm2 MSCM3004A00 | MSCM3004A00 Morek

Opis i Kluczowe Cechy

Złączka śrubowa MSCM300 (indeks MSCM3004A00) do kabli aluminiowych i miedzianych o przekroju 120-300 mm² to profesjonalne rozwiązanie do połączeń kablowych w instalacjach średniego napięcia do 36 kV. Zastosowanie technologii śruby zrywalnej eliminuje konieczność stosowania specjalistycznych narzędzi, umożliwiając precyzyjny montaż za pomocą standardowego klucza nasadowego. Kompaktowa konstrukcja zapewnia oszczędność miejsca w rozdzielnicach i szafach, zachowując wysoką wytrzymałość mechaniczną połączenia.

• Zrywalne śruby aluminiowe/mosiądz cynowany: Precyzyjnie dobrany moment dokręcania gwarantuje optymalne połączenie elektryczne i mechaniczne, eliminując ryzyko niedokręcenia lub uszkodzenia mechanicznego.
• Materiał korpusu: cynowany stop aluminium o wysokiej wytrzymałości: Odporny na korozję, zapewnia długotrwałą stabilność połączenia zarówno w instalacjach wewnętrznych, jak i zewnętrznych.
• Pokrycie smarem antyoksydacyjnym: Zabezpiecza styki przed utlenianiem, utrzymując niską rezystancję kontaktową i zapobiegając przegrzewaniu się złącza.
• Przystosowanie do przewodów Al/Cu: Uniwersalne rozwiązanie do łączenia kabli aluminiowych i miedzianych bez konieczności stosowania adapterów.
• Pierścienie centrujące przewodnik: Ułatwiają precyzyjne pozycjonowanie kabla, zapewniając równomierne rozłożenie sił i optymalny kontakt elektryczny.

Zgodność z Normami

Złączka MSCM300 posiada certyfikację zgodną z normą IEC61238-1 klasa A, co potwierdza spełnienie międzynarodowych standardów dla połączeń kablowych średniego napięcia. Produkt został zaprojektowany zgodnie z wymaganiami dotyczącymi bezpieczeństwa i niezawodności instalacji elektrycznych.

Zastosowanie

Złączka śrubowa MSCM300 znajduje zastosowanie w instalacjach średniego napięcia, gdzie wymagane są niezawodne i trwałe połączenia kablowe.

• Łączenie kabli aluminiowych i miedzianych w rozdzielnicach SN (średniego napięcia) do 36 kV.
• Instalacje zewnętrzne i wewnętrzne – odporność na warunki atmosferyczne dzięki wodoszczelnej konstrukcji.
• Stosowanie z przewodami litymi, giętkimi, sektorowymi i okrągłymi z izolacją z tworzywa lub papieru impregnowanego.
• Modernizacje i rozbudowy istniejących instalacji – kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP wyłącznie w stanie beznapięciowym. Przed montażem należy zdjąć izolację z kabla na odpowiednią długość i oczyścić powierzchnie styku. Śruby zrywalne dokręcać kluczem nasadowym do momentu ich ścięcia – nie należy kontynuować dokręcania po ścięciu. Złącze należy umieścić w osłonie przeciwpyłowej i wodoszczelnej zgodnie z wymogami instalacji. Po montażu sprawdzić rezystancję połączenia i przeprowadzić próbę napięciową.

FAQ

• Czy złączka jest odporna na warunki zewnętrzne? Tak – konstrukcja złączki zapewnia wodoszczelność i odporność na szkodliwe działanie czynników atmosferycznych, dzięki czemu może być stosowana zarówno wewnątrz, jak i na zewnątrz budynków.
• Jakie przewody można łączyć przy użyciu złączki MSCM300? Złączka przystosowana jest do łączenia przewodów aluminiowych i miedzianych o przekroju 120-300 mm², zarówno litych, jak i giętkich (linka), sektorowych i okrągłych z izolacją z tworzywa lub papieru impregnowanego.
• Dlaczego stosuje się śruby zrywalne? Technologia śruby zrywalnej gwarantuje precyzyjne i powtarzalne połączenia – moment dokręcania jest automatycznie ograniczany przez ścięcie łba śruby, co eliminuje ryzyko błędów montażowych i zapewnia optymalne parametry elektryczne.
