Złączka śrubowa do 12kV ze zrywalnymi śrubami M22 dla kabli Al/Cu MSCL300, 150-300mm2 MSCL3004A00 | MSCL3004A00 Morek

Opis i Kluczowe Cechy

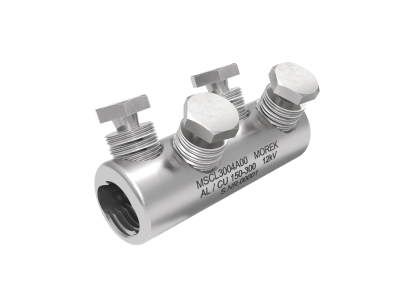

Złączka śrubowa MSCL3004A00 (symbol MSCL3004A00) to profesjonalne rozwiązanie do łączenia aluminiowych i miedzianych kabli o przekrojach od 150 mm² do 300 mm² w instalacjach o napięciu do 12 kV. Wyposażona w śruby zrywalne, zapewnia szybki, bezpieczny i powtarzalny montaż bez specjalistycznych narzędzi. Kompaktowa konstrukcja ułatwia instalację nawet w ograniczonych przestrzeniach.

• Śruby zrywalne: Gwarantują optymalne połączenie przy określonym momencie obrotowym, eliminując ryzyko niedokręcenia lub przegrzania punktu styku.
• Wysoka wytrzymałość mechaniczna: Korpus złączki wykonany z cynowanego stopu aluminium zapewnia kompatybilność z przewodami Al/Cu i odporność na korozję.
• Wodoszczelność: Chroni połączenie przed wilgocią, co umożliwia stosowanie w instalacjach wewnętrznych i zewnętrznych.
• Uniwersalność zastosowania: Przeznaczona do przewodów litych, skręconych, sektorowych i okrągłych, co czyni ją idealną do różnorodnych projektów instalacyjnych.
• Smar antyoksydacyjny: Pokrycie śrub i styków zmniejsza oporność kontaktową i zapobiega utlenianiu, wydłużając żywotność połączenia.

Zgodność z Normami

Złączka MSCL3004A00 spełnia wymagania normy IEC 61238-1 klasy A, co potwierdza jej niezawodność w warunkach zwarć o dużej intensywności. Produkt posiada deklarację zgodności CE i jest przeznaczony do instalacji zgodnych z normami europejskimi.

Zastosowanie

Złączka MSCL3004A00 znajduje zastosowanie w instalacjach elektroenergetycznych średniego napięcia, gdzie wymagane są trwałe, bezpieczne połączenia kabli Al/Cu.

• Łączenie kabli w rozdzielniach średniego napięcia (SN) i stacjach transformatorowych.
• Instalacje przemysłowe i energetyczne wymagające wodoszczelnych połączeń odpornych na korozję.
• Mocowanie i łączenie przewodów o dużych przekrojach w systemach dystrybucji energii.
• Aplikacje zewnętrzne i narażone na działanie czynników atmosferycznych.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całym obwodzie. Przed montażem należy oczyścić końcówki kabli z izolacji i tlenków. Śruby zrywalne dokręcać kluczem dynamometrycznym do momentu zerwania główki – nie stosować przedłużaczy ani siłowników mechanicznych. Zapewnić odpowiednią izolację termokurczliwą lub osłonę mechaniczną połączenia. Stosować zgodnie z zaleceniami producenta dotyczącymi momentów obrotowych i zakresu średnic.

FAQ

• Czy złączka jest kompatybilna z przewodami sektorowymi (sektorowymi)? Tak, złączka MSCL3004A00 przeznaczona jest do przewodów litych, skręconych, sektorowych i okrągłych w zakresie 150-300 mm².
• Jakie narzędzia są potrzebne do montażu? Do montażu wystarczy standardowy klucz nasadowy. Nie są wymagane specjalistyczne narzędzia dzięki zastosowaniu śrub zrywalnych.
• Jaki jest maksymalny prąd roboczy złączki? Maksymalny prąd roboczy nie został określony w danych produktu. Zaleca się stosowanie złączki zgodnie z parametrami instalacji i zaleceniami normy IEC 61238-1.
