Złączka śrubowa do 12kV ze zrywalnymi śrubami M18 dla kabli Al/Cu MSCL241, 50-240mm2 MSCL2404A00 | MSCL2404A00 Morek

Opis i Kluczowe Cechy

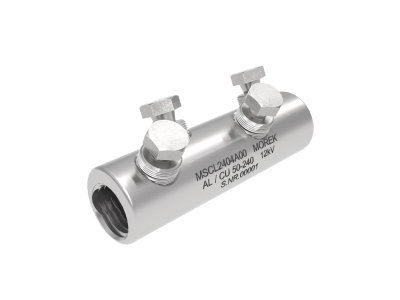

Złączka śrubowa MSCL2404A00 (symbol MSCL2404A00) ze zrywalnymi śrubami M18 to zaawansowane technologicznie rozwiązanie do łączenia aluminiowych i miedzianych przewodów o przekrojach od 50 do 240 mm² w instalacjach o napięciu znamionowym do 12 kV. Wykonana z wysokowytrzymałego, cynowanego stopu aluminium, zapewnia kompatybilność z różnymi typami przewodów oraz odporność na korozję. Śruby zrywalne zabezpieczone smarem antyoksydacyjnym gwarantują optymalny moment obrotowy, eliminując ryzyko niedokręcenia lub uszkodzenia połączenia.

• Napięcie znamionowe do 12 kV: Przeznaczone do instalacji średniego napięcia, w tym rozdzielnic, stacji transformatorowych i sieci kablowych.
• Kompatybilność z przewodami Al/Cu: Uniwersalne zastosowanie dzięki konstrukcji ze stopu aluminium z cynowaniem, dostosowanego do przewodów aluminiowych i miedzianych.
• Śruby zrywalne M18 z powłoką antyoksydacyjną: Zapewniają szybki, powtarzalny montaż przy użyciu standardowego klucza nasadowego, przy równoczesnym zabezpieczeniu przed korozją i utlenianiem.
• Wodoszczelność: Idealne do zastosowań zewnętrznych i wewnętrznych, w tym w trudnych warunkach atmosferycznych, dzięki pełnej ochronie przed wilgocią.
• Przekrój 50-240 mm²: Szeroki zakres aplikacji od średnich do dużych instalacji energetycznych, w tym linie napowietrzne i kablowe.

Zgodność z Normami

Złączka MSCL2404A00 spełnia wymagania normy IEC 61238-1 klasa A, co potwierdza jej wysoką jakość i niezawodność w instalacjach elektrycznych o podwyższonych parametrach zwarciowych. Produkt posiada deklarację zgodności CE i został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa.

Zastosowanie

Złączka śrubowa MSCL2404A00 przeznaczona jest do trwałych i bezpiecznych połączeń kabli energetycznych w instalacjach średniego napięcia.

• Łączenie kabli aluminiowych i miedzianych w rozdzielnicach średniego napięcia (np. SN).
• Montaż w stacjach transformatorowych i węzłach sieci kablowych.
• Zastosowanie w liniach napowietrznych i kablowych o napięciu do 12 kV.
• Instalacje przemysłowe wymagające wysokiej odporności na zwarcia i korozję.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy bezwzględnym odłączeniu napięcia. Przed montażem należy oczyścić powierzchnie styku przewodów i złączki, a następnie wprowadzić przewody do komory połączeniowej. Śruby zrywalne dokręcić kluczem dynamometrycznym do momentu zerwania główki – gwarantuje to optymalne napięcie połączenia. Złącze należy umieścić w osłonie przeciwpyłowej/przeciwwodnej w miejscach narażonych na działanie czynników zewnętrznych. W przypadku pracy w warunkach podwyższonej wilgotności, dodatkowo zabezpieczyć połączenie smarem silikonowym.

FAQ

• Czy złączka wymaga stosowania specjalistycznych narzędzi? Nie – montaż odbywa się przy użyciu standardowego klucza nasadowego. Śruby zrywalne zostały zaprojektowane tak, aby moment obrotowy był optymalny i powtarzalny.
• Jaki jest zakres temperatur pracy złączki? Dokumentacja produktu nie zawiera specyfikacji zakresu temperatur. Zaleca się stosowanie w zakresie -40°C do +90°C na podstawie typowych parametrów dla złącz średniego napięcia.
• Czy złączka nadaje się do kabli sektorowych? Tak – konstrukcja złączki przystosowana jest do przewodów o przekroju sektorowym, okrągłym, skręcanym i litym w zakresie 50-240 mm².
