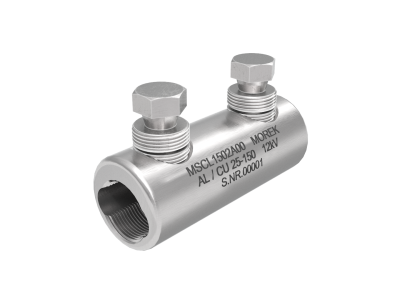

Złączka śrubowa do 12kV ze zrywalnymi śrubami M16 dla kabli Al/Cu MSCL150, 25-150mm2 MSCL1502A00 | MSCL1502A00 Morek

Opis i Kluczowe Cechy

Złączka śrubowa MSCL1502A00 (symbol MSCL1502A00) to wysokiej jakości złącze kablowe przeznaczone do trwałego i bezpiecznego łączenia przewodów aluminiowych (Al) i miedzianych (Cu) w instalacjach o napięciu znamionowym do 12 kV. Wyposażona w śruby zrywalne M16 zabezpieczone smarem antyoksydacyjnym, umożliwia szybki montaż przy użyciu standardowego klucza nasadowego bez konieczności stosowania specjalistycznych narzędzi. Kompaktowa konstrukcja oraz wodoszczelność czynią ją wszechstronnym rozwiązaniem do zastosowań wewnętrznych i zewnętrznych.

• Napięcie znamionowe do 12 kV: Zapewnia bezpieczne połączenie w instalacjach średniego napięcia, zarówno wewnątrz, jak i na zewnątrz budynków.
• Kompatybilność Al/Cu: Łączy przewody aluminiowe i miedziane bez konieczności stosowania adapterów lub dodatkowych elementów pośrednich.
li>Śruby zrywalne M16 z pokryciem antyoksydacyjnym: Gwarantują optymalny moment dokręcania, eliminując ryzyko niedokręcenia lub przeciążenia połączenia, a smar przedłuża żywotność złącza.
• Wodoszczelność: Chroni połączenie przed wilgocią, zapobiegając korozji i degradacji izolacji w trudnych warunkach środowiskowych.
• Przekrój 25-150 mm²: Uniwersalność zastosowania – od przewodów sygnałowych po główne linie zasilające o dużym obciążeniu prądowym.

Zgodność z Normami

Złączka MSCL1502A00 spełnia wymagania normy IEC 61238-1 klasa A, która określa wymagania dla połączeń śrubowych w instalacjach o napięciu do 12 kV. Produkt posiada deklarację zgodności CE, potwierdzającą jego zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i jakości w elektrotechnice.

Zastosowanie

Złączka śrubowa MSCL1502A00 znajduje szerokie zastosowanie w instalacjach elektrycznych średniego napięcia, gdzie wymagane jest trwałe i niezawodne połączenie przewodów aluminiowych i miedzianych.

• Łączenie kabli zasilających w stacjach transformatorowych i rozdzielniach średniego napięcia.
• Instalacje przemysłowe, w tym w zakładach chemicznych, hutniczych i energetycznych.
• Prace montażowe w energetyce odnawialnej (elektrownie wiatrowe, słoneczne) przy połączeniach kabli do 12 kV.
• Budownictwo mieszkaniowe i komercyjne – tam, gdzie wymagane są połączenia trwałe i odporne na warunki atmosferyczne.

Wskazówki Montażowe

Montaż złączki należy przeprowadzić zgodnie z aktualnymi przepisami i normami branżowymi, wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Podczas montażu należy upewnić się, że przewody są odpowiednio przygotowane (czyste, bez uszkodzeń izolacji) i umieszczone w korpusie złączki zgodnie z oznaczeniami. Śruby zrywalne należy dokręcać kluczem nasadowym do momentu zerwania łba śruby – gwarantuje to optymalne napięcie połączenia. Po montażu zaleca się zabezpieczenie złącza przed wilgocią za pomocą odpowiednich osłon termoizolacyjnych lub taśm uszczelniających.

FAQ

• Czy złączka jest odporna na korozję? Tak – śruby pokryte są smarem antyoksydacyjnym, a korpus wykonany jest z cynowanego stopu aluminium, co zapewnia wysoką odporność na korozję i utlenianie nawet w warunkach wysokiej wilgotności lub agresywnego środowiska.
• Jaki jest maksymalny moment dokręcania śrub? Moment zerwania śruby M16 został zaprojektowany tak, aby zapewnić optymalne połączenie przy użyciu standardowego klucza. Dokładna wartość nie została podana w danych produktu, ale jest ona określona w dokumentacji technicznej złączki.
• Czy złączka nadaje się do zastosowań zewnętrznych? Tak – dzięki wodoszczelnej konstrukcji oraz materiałom odpornym na korozję, złączka MSCL1502A00 może być stosowana na zewnątrz budynków i w trudnych warunkach atmosferycznych.
