Złączka śrubowa do 12kV ze zrywalnymi śrubami M12 dla kabli Al/Cu MSCL95, 25-95mm2 MSCL0952A00 | MSCL0952A00 Morek

Opis i Kluczowe Cechy

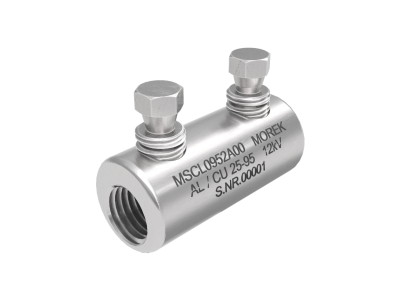

Złączka śrubowa MSCL95 (symbol MSCL0952A00) z serii MSCL to wysokiej jakości złącze przeznaczone do łączenia aluminiowych i miedzianych przewodów o przekroju 25–95 mm² w instalacjach niskiego i średniego napięcia do 12 kV. Wyposażona w śruby zrywalne z pokryciem antykorozyjnym, gwarantuje szybki, bezpieczny montaż bez konieczności stosowania specjalistycznych narzędzi. Kompaktowa konstrukcja ułatwia instalację w miejscach o ograniczonej przestrzeni.

• Śruby zrywalne M12: Umożliwiają precyzyjne dokręcenie z optymalnym momentem obrotowym, zapewniając trwałe i niezawodne połączenie elektryczne – zerwanie śruby następuje przy właściwym napięciu.
• Kompatybilność Al/Cu: Złącze zostało zaprojektowane do pracy z przewodami aluminiowymi i miedzianymi, co upraszcza dobór komponentów w instalacjach mieszanych.
• Ochrona antykorozyjna: Śruby pokryte smarem antyoksydacyjnym zabezpieczają przed utlenianiem, zwiększając trwałość połączenia w trudnych warunkach środowiskowych.
• Wodoszczelność: Złącze zapewnia szczelne połączenie, odporne na działanie wilgoci – idealne do stosowania wewnątrz i na zewnątrz budynków.
• Zakres przekrojów 25–95 mm²: Uniwersalne rozwiązanie dla szerokiego spektrum aplikacji, od instalacji przemysłowych po sieci średniego napięcia.

Zgodność z Normami

Złączka MSCL95 spełnia wymagania normy IEC 61238-1 klasa A, która określa wymagania dla złącz śrubowych w instalacjach elektrycznych o napięciu do 12 kV. Producent zapewnia zgodność z europejskimi standardami jakości i bezpieczeństwa, co potwierdza deklaracja zgodności CE.

Zastosowanie

Złączka śrubowa MSCL95 znajduje zastosowanie w instalacjach wymagających niezawodnego połączenia przewodów aluminiowych i miedzianych o średnich i dużych przekrojach.

• Łączenie przewodów w rozdzielniach średniego napięcia do 12 kV.
• Montaż instalacji przemysłowych o wysokim obciążeniu prądowym.
• Budowa sieci elektroenergetycznych wymagających odporności na warunki zewnętrzne.
• Szybkie i pewne połączenia w miejscach o ograniczonej przestrzeni instalacyjnej.

Wskazówki Montażowe

Montaż złączki należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Śruby zrywalne dokręcać kluczem nasadowym do momentu zerwania łba – nie należy stosować dodatkowych narzędzi ani przedłużek. Złącze należy zainstalować w sposób zapewniający odpowiednią wentylację i unikanie naprężeń mechanicznych. Przewody przed montażem oczyścić z izolacji, a powierzchnie stykowe pokryć smarem przewodzącym (jeśli wymagane przez dokumentację techniczną). Unikać kontaktu z wilgocią podczas instalacji.

FAQ

• Czy złączka nadaje się do przewodów sektorowych? Tak, złączka MSCL95 jest kompatybilna z przewodami sektorowymi, okrągłymi, skręcanymi i pełnymi o przekroju 25–95 mm².
• Jaki moment obrotowy należy zastosować przy dokręcaniu śrub? Moment obrotowy jest integralną częścią konstrukcji śrub zrywalnych – zerwanie następuje automatycznie przy właściwym napięciu, co eliminuje konieczność stosowania klucza dynamometrycznego.
• Czy złączka wymaga dodatkowej izolacji po montażu? Złącze charakteryzuje się wodoszczelnością, jednak w przypadku instalacji zewnętrznych lub narażonych na silne zanieczyszczenia zaleca się dodatkowe osłonięcie połączenia odpowiednią osłoną termokurczliwą lub taśmą izolacyjną.
