Złączka śrubowa Al-Cu CSV-T 50-150 do 1 kV | 267708 Cellpack

Opis i Kluczowe Cechy

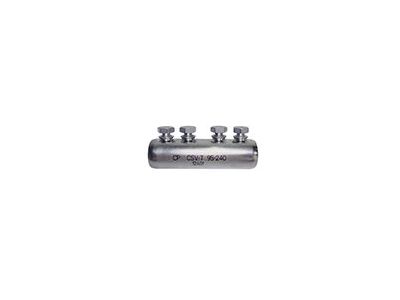

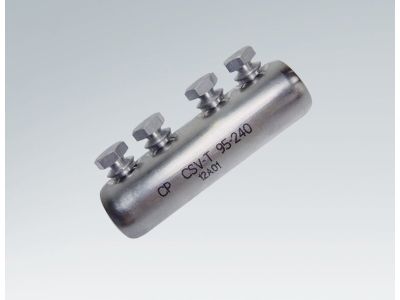

Złączka śrubowa Al-Cu CSV-T 50-150 (symbol 267708) to akcesorium łączeniowe przeznaczone do bezpiecznego łączenia przewodów aluminiowych z miedzianymi w instalacjach niskiego napięcia do 1 kV. Wykonana z aluminium i miedzi, cynowana, z przegrodą zapobiegającą kontaktowi galwanicznemu. Obejmuje zakres przekrojów 50–150 mm², co zapewnia elastyczność w doborze przewodów.

• Zakres łączenia 50–150 mm²: uniwersalne zastosowanie w obwodach o różnych przekrojach – jedna złączka obsługuje szeroki przedział przewodów.
• Materiał Al-Cu z przegrodą: eliminuje ryzyko korozji galwanicznej między aluminium a miedzią, gwarantując trwałe i bezpieczne połączenie.
• Cynowana powierzchnia: zwiększa odporność na utlenianie i poprawia przewodność, wydłużając żywotność złączki.
• Napięcie znamionowe do 1 kV: przystosowana do standardowych instalacji niskiego napięcia w rozdzielnicach i szafkach elektrycznych.
• Wykonanie śrubowe: pewny i powtarzalny docisk przewodów – łatwy montaż przy użyciu standardowych narzędzi.

Zgodność z Normami

Złączka produkowana zgodnie z europejskimi standardami jakości i bezpieczeństwa. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Przeznaczona do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi normami (np. IEC 60947, HD 60364).

Zastosowanie

Złączka śrubowa CSV-T 50-150 sprawdza się wszędzie tam, gdzie konieczne jest niezawodne połączenie przewodów aluminiowych i miedzianych w zakresie dużych przekrojów. Idealna do rozdzielnic głównych, szaf sterowniczych oraz węzłów zasilania.

• Łączenie kabli zasilających w rozdzielnicach głównych i podrozdzielniach.
• Przejścia między odcinkami linii wykonanymi z aluminium i miedzi w instalacjach przemysłowych.
• Miejsca przyłączenia transformatorów, agregatów prądotwórczych i innych urządzeń wymagających dużych przekrojów przewodów.
• Węzły łączeniowe w instalacjach fotowoltaicznych – łączenie przewodów z różnych materiałów w polu DC.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Przewody należy oczyścić z nalotów tlenkowych i nasmarować pastą antyoksydacyjną. Śruby dokręcaj momentem zgodnym z dokumentacją producenta (zalecany klucz dynamometryczny). Dobierz przekrój przewodów do obciążenia prądowego – złączka przeznaczona do zakresu 50–150 mm². Po zamontowaniu sprawdź jakość połączenia (brak luzów).

FAQ

• Czy złączka nadaje się do łączenia aluminium z miedzią? Tak – wewnętrzna przegroda oddziela oba metale, zapobiegając korozji galwanicznej. Złączka specjalnie zaprojektowana do takich połączeń.
• Jaki zakres przekrojów przewodów obsługuje złączka? Zakres 50–150 mm². Należy upewnić się, że rzeczywisty przekrój mieści się w tym przedziale.
• Czy złączka wymaga specjalnego narzędzia do montażu? Wystarczy standardowy klucz płaski lub nasadowy. Zaleca się użycie klucza dynamometrycznego do uzyskania zalecanego momentu dokręcania (podanego w instrukcji producenta w opakowaniu zbiorczym).
