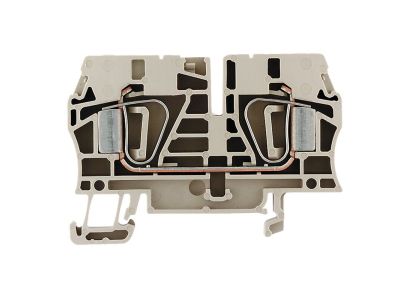

Złączka samozaciskowa ZDU 6 przelotowa, sprężynowa, ciemnobeżowa | 1608620000 Weidmuller

Opis i Kluczowe Cechy

Złączka samozaciskowa ZDU 6 (numer katalogowy 1608620000) od renomowanego producenta Weidmuller to zaawansowane rozwiązanie w technologii sprężynowej, zaprojektowane z myślą o wymagających instalacjach przemysłowych. Przelotowa rzędowa listwa zaciskowa charakteryzuje się przekrojem znamionowym wynoszącym 6 mm², co pozwala na stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 41 A. Dzięki zastosowaniu systemu Tension Clamp, montaż przewodów jest szybki, pewny i odporny na wstrząsy oraz wibracje, co eliminuje konieczność okresowego dokręcania śrub. Obudowa w kolorze ciemnobeżowym wykonana z wysokiej jakości materiału Wemid zapewnia doskonałą izolację przy napięciu znamionowym rzędu 800 V.

• Technologia sprężynowa: Gwarantuje stały docisk przewodu niezależnie od umiejętności montera.
• Wysoka obciążalność: Prąd znamionowy 41 A umożliwia obsługę obwodów o dużym poborze mocy.
• Kompaktowa konstrukcja: Optymalizacja miejsca na szynie DIN przy zachowaniu wysokich parametrów elektrycznych.
• Trwałość materiałowa: Tworzywo Wemid o klasie palności V-0 według UL 94.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo w aplikacjach profesjonalnych. Złączka ZDU 6 spełnia wymagania normy IEC 60947-7-1, dotyczącą aparatury niskonapięciowej i listew zaciskowych do przewodów miedzianych. Posiada certyfikację CE oraz atesty dopuszczające do pracy w trudnych warunkach środowiskowych, co jest kluczowe dla inżynierów projektujących systemy automatyki i rozdziału energii.

Zastosowanie

Złączka Weidmuller ZDU 6 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest idealnym wyborem do budowy szaf sterowniczych, rozdzielnic niskiego napięcia oraz systemów zasilania maszyn. Dzięki odporności na drgania, produkt ten jest szczególnie polecany w przemyśle transportowym, maszynowym oraz w instalacjach, gdzie występują zmienne obciążenia termiczne i mechaniczne. Możliwość łączenia przewodów sztywnych i elastycznych o przekroju do 6 mm² czyni ją uniwersalnym komponentem w każdym projekcie inżynieryjnym.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej TS 35 (szyna DIN). Aby zapewnić optymalne parametry połączenia, należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie przewodu: Należy odizolować końcówkę przewodu na długości zalecanej przez producenta (ok. 12 mm).
• Wprowadzenie przewodu: Przy użyciu dedykowanego wkrętaka należy otworzyć sprężynę, wsunąć przewód do oporu i zwolnić blokadę.
• Organizacja: Zaleca się stosowanie dedykowanych mostków poprzecznych ZQV w celu efektywnego rozdzielania potencjałów między sąsiednimi złączkami.
• Zakończenie sekcji: Na końcu szeregu złączek należy zamontować płytkę końcową (np. ZAP/TW ZDU6), aby zapewnić odpowiedni stopień ochrony i izolacji bocznej.

FAQ

1. Czy złączka ZDU 6 wymaga użycia tulejek kablowych?
Technologia sprężynowa Tension Clamp pozwala na bezpośrednie podłączenie przewodów typu drut oraz linka bez konieczności zaciskania tulejek, choć ich użycie jest dopuszczalne i nie wpływa negatywnie na jakość styku.

2. Jakie jest maksymalne napięcie pracy tej złączki?
Złączka jest certyfikowana do pracy przy napięciu znamionowym 800 V, co pozwala na jej bezpieczne stosowanie w większości standardowych instalacji przemysłowych.

3. Czy złączka jest odporna na poluzowanie pod wpływem wibracji?
Tak, system sprężynowy jest zaprojektowany tak, aby kompensować zmiany objętości miedzi i przeciwdziałać poluzowaniu styku, co jest przewagą nad tradycyjnymi zaciskami śrubowymi.
