Złączka rozłączalno-pomiarowa 6mm2 z izolowanymi gniazdami pomiarowymi, szara | 282-870 Wago

Opis i Kluczowe Cechy

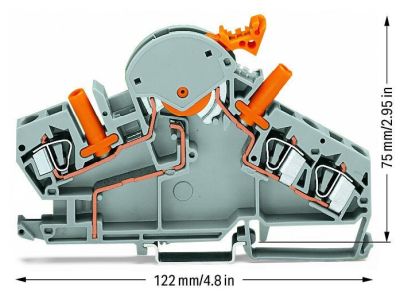

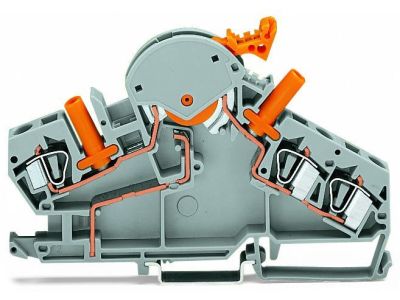

Złączka rozłączalno-pomiarowa WAGO o numerze katalogowym 282-870 to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o precyzyjnych układach pomiarowych i ochronnych. Produkt charakteryzuje się możliwością obsługi przewodów o przekroju znamionowym do 6 mm², co pozwala na bezpieczne i stabilne przesyłanie energii w obwodach wtórnych przekładników prądowych. Kluczowym elementem konstrukcyjnym jest pomarańczowy łącznik uchylny, który umożliwia szybkie i wizualnie jednoznaczne rozłączenie obwodu bez konieczności demontażu okablowania. Złączka została wyposażona w zintegrowane, izolowane gniazda pomiarowe przystosowane do standardowych wtyków o średnicy 4 mm, co znacząco ułatwia prowadzenie diagnostyki i pomiarów kontrolnych w warunkach eksploatacyjnych.

• Technologia zacisku CAGE CLAMP®: Gwarantuje odporność na wstrząsy i wibracje oraz eliminuje konieczność okresowego dociągania śrub.
• Bezpieczeństwo pomiarów: Izolowane gniazda pomiarowe Fi 4mm minimalizują ryzyko przypadkowego kontaktu z częściami pod napięciem.
• Wyraźna sygnalizacja: Pomarańczowy kolor elementu rozłączającego pozwala na błyskawiczną identyfikację stanu obwodu.
• Kompaktowa budowa: Szerokość złączki jest optymalizowana pod kątem oszczędności miejsca na szynie montażowej DIN-35.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach przemysłowych. Złączka spełnia wymagania normy IEC/EN 60947-7-1, dotyczącą aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, produkt wykazuje wysoką odporność na prądy pełzające oraz posiada odpowiednią klasę palności zgodnie ze standardami UL, co jest kluczowe dla bezpieczeństwa pożarowego rozdzielnic elektrycznych.

Zastosowanie

Złączka WAGO 282-870 znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych. Jest dedykowana przede wszystkim do:

• Układów pomiarowych z przekładnikami prądowymi: Umożliwia bezpieczne zwieranie strony wtórnej przekładnika przed rozłączeniem obwodu pomiarowego.
• Automatyki przemysłowej: Wykorzystywana w szafach sterowniczych do separacji sygnałów i ułatwienia serwisu.
• Rozdzielnic nN: Jako element ułatwiający okresowe przeglądy i kalibrację liczników energii oraz analizatorów parametrów sieci.
• Systemów zabezpieczeń: Pozwala na szybkie wpięcie aparatury testowej bez ingerencji w strukturę okablowania stałego.

Wskazówki Montażowe

Montaż złączki powinien odbywać się na standardowej szynie TS 35 (DIN). Przewody o przekroju do 6 mm² należy odizolować na odpowiednią długość wskazaną przez producenta, a następnie wprowadzić do otworu zaciskowego przy użyciu dedykowanego narzędzia (śrubokręta), które otwiera sprężynę CAGE CLAMP®. Należy zwrócić szczególną uwagę na prawidłowe osadzenie łącznika uchylnego – powinien on pracować płynnie, zapewniając pewny styk elektryczny w pozycji zamkniętej. Podczas korzystania z gniazd pomiarowych 4 mm, zaleca się stosowanie izolowanych przewodów pomiarowych, aby zachować najwyższy stopień ochrony operatora.

FAQ

• Czy złączka wymaga stosowania tulejek zaciskowych? Dzięki technologii CAGE CLAMP® złączka umożliwia bezpośrednie podłączenie przewodów sztywnych (drut) oraz giętkich (linka) bez konieczności zagniatania tulejek, choć ich stosowanie jest dopuszczalne.
• Jaka jest funkcja pomarańczowego łącznika? Służy on do mechanicznego i elektrycznego rozdzielenia obwodu, co jest niezbędne podczas prac serwisowych lub wymiany aparatury pomiarowej bez odłączania zasilania głównego.
• Czy gniazda pomiarowe są kompatybilne ze wszystkimi wtykami 4mm? Tak, gniazda są zaprojektowane pod standardowe wtyki bananowe 4 mm, w tym również te z osłonami (bezpieczne).
