Złączka rozgałęźna 1x2.5mm2, zielona | 0940-03 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

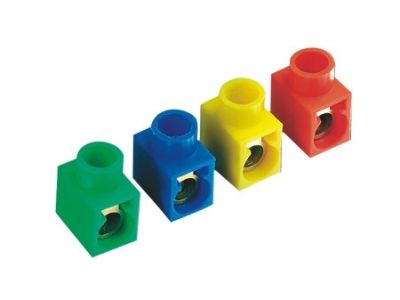

Złączka rozgałęźna w kolorze zielonym (symbol 0940-03) przeznaczona jest do łączenia przewodów o przekroju 2,5 mm². Umożliwia tworzenie bezpiecznych i trwałych połączeń rozgałęźnych w instalacjach elektrycznych, ułatwiając organizację okablowania w rozdzielnicach i szafach sterowniczych. Kompaktowa budowa oraz wyraźne oznaczenie kolorystyczne wspierają szybką identyfikację w trakcie montażu i eksploatacji.

• Przekrój przewodu 1 x 2,5 mm²: dedykowana do łączenia przewodów o tym przekroju, zapewnia pewne i niskorezystancyjne połączenie w obwodach instalacyjnych.
• Kolor zielony: ułatwia wizualne odróżnienie złączki w rozdzielnicy, co przyspiesza prace serwisowe i zmniejsza ryzyko pomyłek.
• Funkcja rozgałęźna: pozwala na bezpieczne odgałęzienie obwodu bez konieczności przecinania przewodu głównego, oszczędzając czas i miejsce w szafie.
• Materiał izolacyjny: wykonana z tworzywa o dobrych właściwościach dielektrycznych, zwiększa bezpieczeństwo użytkowania w standardowych warunkach instalacyjnych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa dla wyrobów elektroinstalacyjnych.

Zastosowanie

Złączka rozgałęźna sprawdza się wszędzie tam, gdzie konieczne jest utworzenie odgałęzienia w obwodzie elektrycznym – zarówno w nowych instalacjach, jak i podczas modernizacji. Dzięki niewielkim rozmiarom można ją stosować w miejscach o ograniczonej przestrzeni.

• Łączenie przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach głównych i piętrowych.
• Tworzenie punktów rozgałęźnych w szafach sterowniczych i automatyce budynkowej.
• Wykonywanie połączeń w puszkach instalacyjnych przy układaniu linii kabelkowych.
• Stosowanie w instalacjach oświetleniowych, gniazd wtyczkowych oraz obwodach siłowych małej mocy.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przewody należy przygotować zgodnie ze sztuką – usunąć izolację na odpowiednią długość i zachować czystość żył. Momenty dokręcania zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z danymi producenta (jeśli nie podano – stosować standardowe wartości dla 2,5 mm²). Złączkę zaleca się montować w suchym pomieszczeniu o stopniu ochrony wynikającym z zastosowanej rozdzielnicy.

FAQ

• Czy złączka nadaje się do przewodów o przekroju 1,5 mm²? Produkt jest dedykowany do przewodów o przekroju 2,5 mm². Stosowanie z innymi przekrojami może skutkować nieprawidłowym połączeniem – w razie wątpliwości sprawdź dokumentację techniczną lub skontaktuj się z dostawcą.
• Jaki jest stopień ochrony (IP) tej złączki? Producent nie podał konkretnego stopnia IP. Standardowo tego typu złączki montowane wewnątrz rozdzielnic przyjmują ochronę IP20 – nie są przystosowane do pracy w wilgotnych lub pylistych warunkach bez dodatkowej obudowy.
• Czy zielony kolor oznacza przeznaczenie wyłącznie do przewodów ochronnych? Kolor zielony w instalacjach często kojarzony jest z przewodem ochronnym (PE), jednak producent nie określa takiego przeznaczenia. Złączkę można stosować zgodnie z jej parametrami – do łączenia przewodów o przekroju 2,5 mm² w dowolnych obwodach, zachowując lokalne przepisy.
