Złączka redukcyjna KLS 240/95 | KLS_240-95/1 Erko

Opis i Kluczowe Cechy

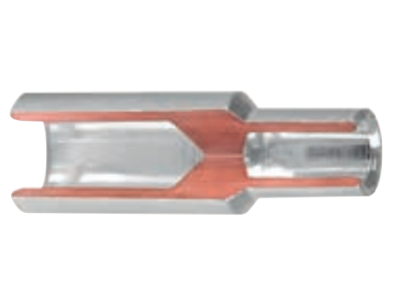

Złączka redukcyjna KLS 240/95 (symbol KLS_240-95/1) to profesjonalny element łączeniowy przeznaczony do trwałego i bezpiecznego połączenia przewodów o zróżnicowanych przekrojach. Dzięki dedykowanym otworom przyłączeniowym umożliwia prostą redukcję z przekroju 240 mm² na 95 mm², co pozwala uniknąć stosowania dodatkowych adapterów i zachować niską rezystancję połączenia.

• Przekrój przyłączeniowy 240 mm²: umożliwia podłączenie przewodu głównego o dużym przekroju, co gwarantuje bezpieczne przenoszenie obciążeń i minimalne straty mocy.
• Przekrój wyjściowy 95 mm²: pozwala na redukcję do mniejszego odbioru bez ryzyka przegrzania styków – idealne przy przejściu z szyny zbiorczej na odgałęzienie.
• Kompaktowa konstrukcja: oszczędza miejsce w rozdzielnicy oraz ułatwia prowadzenie przewodów.
• Łatwy i powtarzalny montaż: wystarczy odizolować przewody, włożyć w otwory i dokręcić śruby – brak potrzeby stosowania specjalistycznych narzędzi zaciskowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Montaż i użytkowanie zgodnie z dokumentacją producenta zapewniają bezpieczną eksploatację w instalacjach elektrycznych.

Zastosowanie

Złączka redukcyjna KLS 240/95 znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba łączenia przewodów o różnych przekrojach – przede wszystkim w energetyce zawodowej i przemysłowej.

• Łączenie przewodu głównego (240 mm²) z mniejszym odgałęzieniem (95 mm²) w rozdzielnicach głównych i szafach sterowniczych.
• Przejście z szyny zbiorczej na wyprowadzenia do odbiorów w stacjach transformatorowych.
• W instalacjach przemysłowych przy łączeniu kabli energetycznych o różnej obciążalności.
• Jako element unifikujący przy modernizacji istniejących połączeń – umożliwia szybką zmianę przekroju bez wymiany całego okablowania.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Odizoluj końce przewodów na długość zgodną z instrukcją producenta. Dokręć śruby momentem podanym w dokumentacji technicznej dołączonej do produktu. Przekrój przewodów oraz dobór zabezpieczeń nadprądowych musi być zgodny z obowiązującymi normami i projektem instalacji.

FAQ

• Czy złączka nadaje się do łączenia przewodów miedzianych i aluminiowych? Producent nie podaje informacji o materiałach. W przypadku konieczności łączenia różnych metali należy stosować odpowiednie pasty antykorozyjne lub podkładki bimetalowe, a ostateczne zalecenia zawarte są w dokumentacji technicznej złączki.
• Jaki jest zalecany moment dokręcania śrub? Wartość momentu dokręcania należy odczytać z instrukcji montażu dołączonej do konkretnego egzemplarza. W razie braku dokumentacji – dla połączeń śrubowych o takich przekrojach typowo stosuje się momenty określone w normie PN-EN 60947-1, jednak zawsze zalecamy postępowanie według danych producenta.
• Czy złączka jest izolowana? Czy można ją montować bez dodatkowej osłony? Złączka redukcyjna KLS 240/95 nie jest izolowana. Należy ją montować w suchych pomieszczeniach, wewnątrz rozdzielnic lub szaf sterowniczych, z zachowaniem wymaganych odstępów izolacyjnych. W razie potrzeby stosować osłony izolacyjne lub listwy zaciskowe.
