Złączka redukcyjna KLS 240/185 | KLS_240-185/1 Erko

Alternatywny kod produktu: KLS_240-185/1

Opis i Kluczowe Cechy

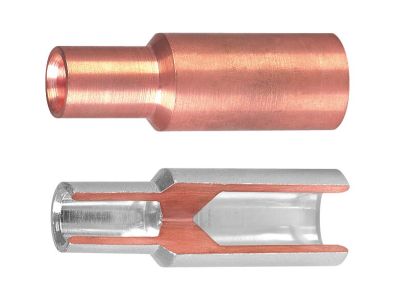

Złączka redukcyjna KLS 240/185 (symbol KLS_240-185/1) to element łączeniowy przeznaczony do pewnego i trwałego połączenia przewodów o przekrojach 240 mm² oraz 185 mm². Konstrukcja redukcyjna umożliwia płynne przejście między dwoma różnymi przekrojami, co pozwala zachować ciągłość obwodu przy zmianie średnicy żyły bez stosowania dodatkowych adapterów. Kompaktowa budowa ułatwia instalację w rozdzielnicach i szafach sterowniczych, a wysoka jakość wykonania gwarantuje niską rezystancję połączenia, minimalizując straty mocy i ryzyko przegrzania.

• Przekrój wejściowy 240 mm² i wyjściowy 185 mm²: Umożliwia bezpośrednie łączenie przewodów o różnych średnicach bez konieczności stosowania dodatkowych przejściówek.
• Redukcja stopniowa: Zapewnia pewne i stabilne połączenie mechaniczne oraz elektryczne przy zmianie przekroju przewodu.
• Kompaktowa obudowa: Ułatwia montaż w ograniczonej przestrzeni rozdzielnic i szaf, oszczędzając miejsce przy okablowaniu.
• Odporność na wibracje i obciążenia termiczne: Gwarantuje długotrwałą i bezawaryjną pracę w warunkach przemysłowych.
• Prosty montaż: Wystarczy odizolować przewody i dokręcić śruby zgodnie z momentem podanym w instrukcji producenta – bez skomplikowanych narzędzi.

Zgodność z Normami

Złączka redukcyjna KLS 240/185 spełnia wymogi obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany i wyprodukowany zgodnie z standardami branżowymi, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach elektroinstalacyjnych.

Zastosowanie

Złączka redukcyjna znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie przewodów o różnych przekrojach – zarówno w nowych instalacjach, jak i przy modernizacjach istniejących układów.

• Łączenie kabli zasilających o różnych przekrojach w rozdzielnicach głównych i podrozdzielniach.
• Płynne przejście między przewodami w szafach sterowniczych i układach automatyki przemysłowej.
• Redukcja przekroju w obwodach dystrybucji energii, gdzie na odcinku końcowym wymagany jest cieńszy przewód.
• Zastosowanie w instalacjach tymczasowych jako szybkie i pewne rozwiązanie przy łączeniu przewodów o różnej średnicy.

Wskazówki Montażowe

Montaż złączki redukcyjnej może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Przewody należy odizolować na długość zgodną z zaleceniami producenta. Dokręcaj śruby momentem podanym w dokumentacji technicznej – zbyt słabe połączenie zwiększa rezystancję, zbyt mocne może uszkodzić złączkę. Przekrój przewodów musi być zgodny z oznaczeniami na złączce (240 mm² i 185 mm²). Po montażu sprawdź wytrzymałość mechaniczną połączenia oraz brak luzów.

FAQ

• Z jakiego materiału wykonana jest złączka? Producent nie podaje jednoznacznie materiału w dostępnych danych. Zalecamy zapoznanie się z kartą katalogową lub bezpośredni kontakt z producentem w celu uzyskania szczegółowych informacji o materiale (miedź, aluminium lub stop).
• Czy złączka nadaje się do łączenia przewodów aluminiowych z miedzianymi? W dostępnych danych nie ma informacji o dopuszczeniu łączenia różnych metali. Aby uniknąć korozji galwanicznej, należy stosować złączki dedykowane do takich połączeń – w razie wątpliwości skonsultuj się z dokumentacją techniczną produktu.
• Jaki jest stopień ochrony IP złączki? Brak danych o stopniu ochrony. Złączka przeznaczona jest do montażu wewnątrz rozdzielnic i szaf – typowe warunki pracy to środowisko suche, bez bezpośredniego kontaktu z wodą i pyłem. W przypadku ekspozycji na trudne warunki należy zastosować dodatkowe osłony.
