Złączka redukcyjna KLS 185/120 | KLS_185-120/1 Erko

Opis i Kluczowe Cechy

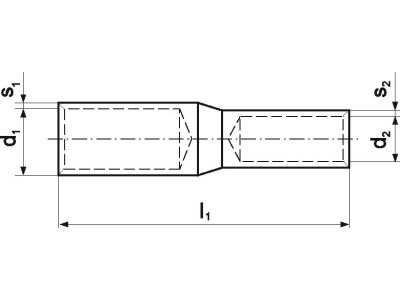

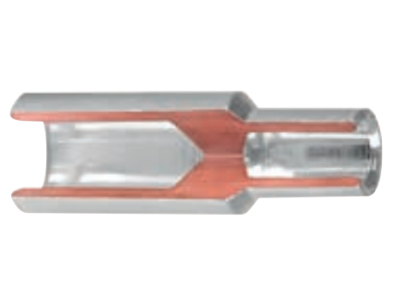

Złączka redukcyjna z serii KLS (symbol KLS_185-120/1) przeznaczona jest do łączenia przewodów o przekrojach 185 mm² oraz 120 mm². Umożliwia bezpieczne i pewne połączenie w instalacjach elektrycznych, w których występuje konieczność przejścia między przewodami o różnych przekrojach. Kompaktowa budowa ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Przekrój 185 mm² / 120 mm²: Dedykowana para przekrojów pozwala na łączenie przewodów o różnej średnicy bez stosowania dodatkowych adapterów, co oszczędza miejsce i przyspiesza instalację.
• Konstrukcja redukcyjna: Zapewnia niską rezystancję przejścia i minimalizuje ryzyko przegrzania na łączeniu, pod warunkiem prawidłowego montażu.
• Uniwersalne zastosowanie: Sprawdza się w rozdzielnicach głównych, przejściach kablowych oraz w instalacjach przemysłowych, gdzie wymagana jest zmiana przekroju żyły.
• Solidne wykonanie: Materiały użyte do produkcji gwarantują odporność na korozję i długotrwałą stabilność mechaniczną (zgodnie z deklaracją producenta).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada deklarację zgodności CE. Wszelkie szczegółowe dane dotyczące certyfikacji i homologacji należy zweryfikować na podstawie dokumentacji technicznej producenta.

Zastosowanie

Złączka redukcyjna KLS 185/120 znajduje zastosowanie wszędzie tam, gdzie konieczne jest łączenie przewodów o różnych przekrojach w ramach jednego obwodu.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Przejścia kablowe w szafach sterowniczych i pulpito wyposażeniu aparatury modułowej.
• Instalacje przemysłowe, w których występują zmiany przekroju wynikające z odległości i obciążenia.
• Modernizacja istniejących instalacji – bez konieczności wymiany całego odcinka kabla.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest nieaktywny. Przewody należy przygotować zgodnie ze sztuką: usunąć izolację na odpowiednią długość, oczyścić żyłę. Dokręcenie śrub złączki wykonać z momentem zgodnym z dokumentacją producenta (jeśli nie podano – stosować standardowe momenty dla złączek śrubowych). Przekrój przewodu musi odpowiadać podanym zakresom, a połączenie sprawdzić pod kątem mechanicznym i elektrycznym.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? W danych produktu nie określono dopuszczalnego materiału żyły. Przed użyciem z przewodami aluminiowymi należy sprawdzić dokumentację techniczną producenta – konieczne może być zastosowanie pasty antyutleniającej.
• Jaki jest maksymalny prąd obciążenia? Wartość prądu znamionowego nie została podana w dostępnych danych. Dobór złączki do konkretnego obciążenia należy przeprowadzić na podstawie norm instalacyjnych (np. PN-IEC 60364) oraz informacji od producenta.
• Czy złączka wymaga specjalnych narzędzi do montażu? Montaż wykonuje się standardowymi narzędziami (klucz płaski, śrubokręt). Nie ma konieczności stosowania specjalistycznych zaciskarek. Należy jednak bezwzględnie przestrzegać zaleconego momentu dokręcania.
