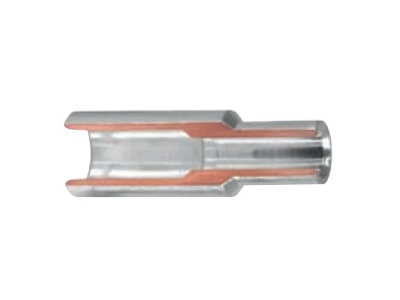

Złączka redukcyjna KLS 150/95 | KLS_150-95/1 Erko

Alternatywny kod produktu: KLS_150-95/1

Opis i Kluczowe Cechy

Złączka redukcyjna KLS 150/95 (indeks KLS_150-95/1) służy do łączenia przewodów o przekrojach 150 mm² i 95 mm². Umożliwia bezpieczne i pewne połączenie w instalacjach elektrycznych, gdzie konieczne jest zmniejszenie przekroju przewodu – redukcja odbywa się bez konieczności stosowania dodatkowych adapterów, co upraszcza montaż i zwiększa niezawodność połączenia.

• Przekrój przewodów: 150 mm² i 95 mm² – zapewnia płynne przejście między przewodami o różnych średnicach, eliminując ryzyko poluzowania lub przegrzania styków.
• Symbol katalogowy: KLS_150-95/1 – jednoznaczna identyfikacja produktu, ułatwiająca dobór i zamówienie w systemie magazynowym.
• Typ urządzenia: Złączka redukcyjna – dedykowana do łączenia przewodów o różnym przekroju w rozdzielnicach, puszkach i szafach sterowniczych.
• Kompaktowa konstrukcja: Oszczędza miejsce w rozdzielnicy i ułatwia prowadzenie przewodów.

Zgodność z Normami

Złączka redukcyjna KLS 150/95 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania bezpieczeństwa stawiane elementom instalacji elektrycznych niskiego napięcia.

Zastosowanie

Złączka redukcyjna KLS 150/95 znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba połączenia przewodów o różnym przekroju, zapewniając ciągłość obwodu i minimalizując straty mocy.

• W rozdzielnicach głównych i podrozdzielnicach przy przejściu z przewodu o większym przekroju na mniejszy, np. przy zasilaniu odbiorników o mniejszej mocy.
• W systemach automatyki budynkowej – łączenie przewodów zasilających z aparaturą modułową (styczniki, wyłączniki, przyciski).
• W instalacjach przemysłowych – dopasowanie przekroju przewodu do zacisków silników, transformatorów lub szyn zasilających.
• W modernizacjach i rozbudowach istniejących instalacji – bez konieczności wymiany całego odcinka kabla, co skraca czas prac i obniża koszty.

Wskazówki Montażowe

Montaż złączki redukcyjnej KLS 150/95 może być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę montuje się w obudowie lub na szynie TH35 (o ile konstrukcja na to pozwala) zgodnie z dokumentacją producenta. Przekrój przewodów musi być zgodny z oznaczeniami na złączce; śruby dokręcaj momentem podanym w instrukcji. Stosuj końcówki tulejkowe dla przewodów linkowych, aby zapewnić pewne i trwałe połączenie.

FAQ

• Jaki jest stopień ochrony złączki? Producent nie podaje konkretnego stopnia IP; standardowo złączki instalowane wewnątrz rozdzielnic mają ochronę IP20. W przypadku montażu w warunkach wilgotnych zastosuj dodatkowe osłony.
• Czy złączka nadaje się do łączenia przewodów aluminiowych? W danych produktu nie określono dopuszczalnych materiałów przewodów. Zalecamy stosowanie zgodnie z przeznaczeniem opisanym w dokumentacji technicznej – w razie wątpliwości skontaktuj się z producentem.
• Jak przygotować przewód przed montażem? Przewód należy odizolować na długość wskazaną na złączce, oczyścić z izolacji i zabezpieczyć przed utlenianiem (np. pastą). W przypadku przewodów linkowych zaleca się zastosowanie końcówek tulejkowych dla zwiększenia powierzchni styku.
