Złączka redukcyjna KLR 70/50 | KLR_70-50/1 Erko

Alternatywny kod produktu: KLR_70-50/1

Opis i Kluczowe Cechy

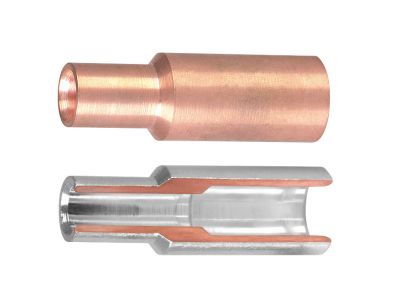

Złączka redukcyjna KLR 70/50 (symbol KLR_70-50/1) to element łączeniowy przeznaczony do bezpiecznego przejścia między przewodami o różnych przekrojach – od 70 mm² do 50 mm². Umożliwia wykonanie niezawodnego połączenia w instalacjach niskiego napięcia, zachowując ciągłość elektryczną i minimalizując rezystancję styku. Jej konstrukcja zapewnia prosty i pewny montaż w typowych aplikacjach rozdzielnicowych oraz w polach przyłączowych.

• Przekrój wejściowy 70 mm² / wyjściowy 50 mm²: dedykowane przejście między przewodami o różnych średnicach, eliminuje konieczność stosowania dodatkowych łączników czy dławików.
• Kompaktowa budowa: oszczędność miejsca w rozdzielnicy, prostsze prowadzenie okablowania.
• Wysoka jakość materiałów: gwarantuje niską rezystancję przejścia oraz odporność na korozję w normalnych warunkach eksploatacji (w oparciu o standardowe wymagania dla złączek instalacyjnych).
• Łatwy montaż: konstrukcja umożliwia szybkie i pewne osadzenie przewodów przy użyciu standardowych narzędzi – brak konieczności stosowania specjalistycznych końcówek.
• Bezobsługowość w eksploatacji: po poprawnym zamontowaniu nie wymaga dodatkowych czynności serwisowych.

Zgodność z Normami

Produkt spełnia ogólne wymagania dyrektyw europejskich dotyczących bezpieczeństwa i kompatybilności oraz posiada oznaczenie CE. Konstrukcja i materiały są zgodne z typowymi standardami stosowanymi w elektroinstalacjach (IEC/EN 60998).

Zastosowanie

Złączka redukcyjna KLR 70/50 sprawdza się wszędzie tam, gdzie konieczne jest połączenie przewodów o zróżnicowanych przekrojach w ramach jednej linii zasilającej lub sterującej. Zalecana do użycia przez wykwalifikowany personel w instalacjach niskiego napięcia.

• Łączenie kabli wyprowadzających z rozdzielnicy głównej z obwodami o mniejszym przekroju (np. przejście z WLZ 70 mm² na odbiory 50 mm²).
• Redukcja przekroju w polach przyłączowych liczników lub rozłączników bezpiecznikowych.
• Wykonywanie odgałęzień w szafach sterowniczych i rozdziałach energii, gdzie wymagane jest dopasowanie średnicy przewodu do aparatury.
• Remonty i modernizacje istniejących instalacji – zastąpienie tymczasowych łączników trwałym, certyfikowanym rozwiązaniem.

Wskazówki Montażowe

Montaż i demontaż złączki mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Przewody o przekroju 70 mm² i 50 mm² należy przygotować zgodnie z zasadami techniki łączeniowej (odizolowanie na odpowiednią długość, ewentualne użycie końcówek kablowych w zależności od konstrukcji złączki). Dokręć śruby / zaciski momentem zgodnym z oznaczeniem na obudowie lub danymi producenta (jeśli dostępne), aby zapewnić trwałe połączenie o niskiej rezystancji. Po zakończeniu montażu sprawdź prawidłowość połączenia oraz brak luzów. Złączka przeznaczona jest do montażu na szynie TH35 (jeśli konstrukcja to przewiduje) – w przypadku braku zaczepów montażowych należy ją zamocować w rozdzielnicy w sposób uniemożliwiający przesunięcie.

FAQ

• Czy złączka KLR 70/50 jest przeznaczona wyłącznie do przewodów miedzianych? Dane producenta nie precyzują materiału przewodów. W typowych zastosowaniach złączki redukcyjne tego typu dopuszczają łączenie przewodów miedzianych, a w niektórych wykonaniach także aluminiowych – przed użyciem sprawdź oznaczenia na produkcie.
• Jaki jest stopień ochrony (IP) tej złączki? W dostępnych danych nie podano stopnia IP. Złączka montowana wewnątrz rozdzielnicy jest chroniona przed dotykiem bezpośrednim przez obudowę rozdzielnicy (typowe IP 2X lub wyższe). W przypadku montażu w miejscu narażonym na wilgoć lub pył należy zastosować dodatkową obudowę o odpowiednim stopniu ochrony.
• Czy złączkę można montować na szynie DIN TH35? Symbol KLR_70-50/1 nie wskazuje jednoznacznie na sposób mocowania. Zalecamy sprawdzenie fizycznego produktu – jeśli na obudowie znajdują się zaczepy zatrzaskowe, montaż na szynie jest możliwy. W przeciwnym razie należy stosować mocowanie podstawą lub wkrętami do tylnej ściany rozdzielnicy.
