Złączka redukcyjna KLR 50/10 | KLR_50-10/1 Erko

Alternatywny kod produktu: KLR_50-10/1

Opis i Kluczowe Cechy

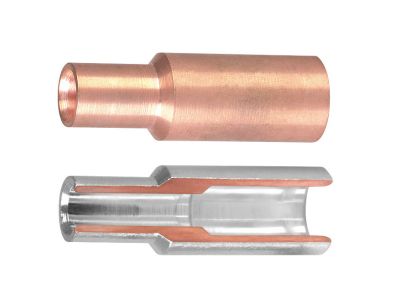

Złączka redukcyjna KLR 50/10 (symbol KLR_50-10/1) to element łączeniowy wykonany z miedzi cynowanej galwanicznie, przeznaczony do redukcji przekroju przewodów miedzianych wielodrutowych – np. z 50 mm² na 10 mm². Dzięki zastosowaniu miedzi cynowanej złączka charakteryzuje się wysoką odpornością korozyjną i stabilnym przewodzeniem prądu, co przekłada się na trwałe i bezpieczne połączenie w instalacjach elektrycznych.

• Materiał – miedź cynowana galwanicznie: zapewnia doskonałą przewodność elektryczną i chroni przed utlenianiem, co wydłuża żywotność złącza w trudnych warunkach środowiskowych.
• Redukcja przekroju (np. 50 mm² → 10 mm²): umożliwia łączenie przewodów o różnych przekrojach bez konieczności stosowania dodatkowych przejściówek, upraszczając montaż i oszczędzając miejsce w szafie sterowniczej.
• Kompatybilność z narzędziami zaciskowymi: złączkę można zaciskać za pomocą sprawdzonych narzędzi, takich jak EPZC300, EPZ300, GZ300, HRZ300, PRZ240, GO300, co gwarantuje powtarzalność i siłę zacisku zgodną z zaleceniami producenta.
• Możliwość wykonania w wersji niecynowanej: na zamówienie dostępna jest również wersja bez cyny, do zastosowań, gdzie wymagana jest inna obróbka powierzchniowa lub łączenie z innymi materiałami.

Zgodność z Normami

Złączka redukcyjna KLR 50/10 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania stawiane elementom łączeniowym stosowanym w instalacjach elektrycznych, co potwierdza jego bezpieczeństwo i niezawodność w użytkowaniu.

Zastosowanie

Złączka KLR 50/10 znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne połączenie przewodów miedzianych o zróżnicowanych przekrojach – zarówno w nowych instalacjach, jak i podczas modernizacji istniejących układów.

• Łączenie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych, umożliwiające redukcję przekroju bez stosowania dodatkowych listew.
• Montaż w obwodach zasilania maszyn i urządzeń przemysłowych, gdzie wymagana jest elastyczność w doborze przekroju przewodów.
• Wykorzystanie w instalacjach fotowoltaicznych lub systemach automatyki budynkowej do bezpiecznego łączenia kabli różnej grubości.
• Stosowanie przy przyłączaniu odbiorników o zmiennym poborze prądu, gdzie zmiana przekroju jest podyktowana obliczeniami zwarciowymi lub spadkami napięcia.

Wskazówki Montażowe

Montaż złączki redukcyjnej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w obwodzie. Złączkę należy zaciskać przy użyciu zalecanego narzędzia (np. EPZC300, EPZ300, GZ300, HRZ300, PRZ240, GO300) z siłą i momentem dokręcania zgodnym z dokumentacją narzędzia. Przekrój przewodów oraz parametry zacisku muszą być dobrane do prądu obciążenia i wymogów danej instalacji. Po zaciśnięciu sprawdzić mechaniczne połączenie oraz ciągłość elektryczną.

FAQ

• Jakim narzędziem mogę zacisnąć złączkę KLR 50/10? Zgodnie z danymi producenta zalecane narzędzia to EPZC300, EPZ300, GZ300, HRZ300, PRZ240, GO300. Użycie innego narzędzia może nie zapewnić odpowiedniej siły zacisku i wymaganej rezystancji połączenia.
• Czy złączka jest dostępna w wersji niecynowanej? Tak, na specjalne zamówienie istnieje możliwość wykonania złączki bez powłoki cynowej. Wersja cynowana galwanicznie jest standardem i zapewnia lepszą odporność korozyjną.
• Jaki zakres redukcji przewodów obsługuje ten model? Symbol KLR 50/10 oznacza redukcję z przekroju około 50 mm² na 10 mm² (przy przewodach miedzianych wielodrutowych). Producent dopuszcza także inne kombinacje w obrębie tego samego zakresu narzędziowego – szczegółowe dane podano w karcie katalogowej.
