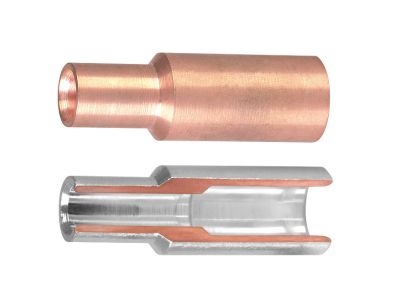

Złączka redukcyjna KLR 240/95 | KLR_240-95/1 Erko

Alternatywny kod produktu: KLR_240-95/1

Opis i Kluczowe Cechy

Złączka redukcyjna KLR 240/95 o symbolu katalogowym KLR_240-95/1 umożliwia bezpieczne łączenie przewodów o przekroju 240 mm² i 95 mm². Dedykowana do instalacji, w których konieczna jest zmiana przekroju żył, zapewnia pewne połączenie przy zachowaniu pełnej funkcjonalności elektrycznej. Dzięki kompaktowej budowie ułatwia prowadzenie przewodów w rozdzielnicach i szafach sterowniczych.

• Redukcja przekroju z 240 mm² na 95 mm²: Umożliwia dopasowanie przewodu zasilającego do odbiornika lub zabezpieczenia o mniejszym przekroju, eliminując potrzebę stosowania dodatkowych przejściówek.
• Symbol KLR_240-95/1: Jednoznaczna identyfikacja produktu w ofercie i dokumentacji technicznej, co usprawnia zamawianie i magazynowanie.
• Konstrukcja redukcyjna: Specjalna geometria wewnętrzna zapewnia pewne i trwałe połączenie przewodów o różnych przekrojach, minimalizując rezystancję przejścia.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Złączka została zaprojektowana zgodnie z wymaganiami standardów DIN dla aparatury elektroinstalacyjnej.

Zastosowanie

Złączka redukcyjna KLR 240/95 sprawdza się wszędzie tam, gdzie konieczne jest przejście z przewodu o większym przekroju na mniejszy – w rozdzielnicach głównych, szafach sterowniczych, liniach kablowych oraz w instalacjach przemysłowych i budynkowych.

• Łączenie przewodu zasilającego (240 mm²) z przewodem odbiorczym (95 mm²) w rozdzielnicy głównej.
• Przy przejściu z kabla wejściowego na mniejszy przekrój w szafach sterowniczych i rozdzielczych.
• W instalacjach fotowoltaicznych i energetycznych wykorzystujących różne przekroje przewodów.
• W systemach automatyki i sterowania do łączenia szyn zbiorczych z odbiorami o mniejszym przekroju.

Wskazówki Montażowe

Montaż złączki może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Przewody należy przygotować zgodnie z zaleceniami producenta – oczyścić i ewentualnie zaciągnąć w odpowiedniej długości. Moment dokręcania śrub zaciskowych oraz zalecany przekrój i materiał przewodów należy sprawdzić w dokumentacji technicznej produktu. Po zakończeniu montażu sprawdź poprawność połączenia i dokręć mocowanie złączki do szyny lub podłoża.

FAQ

• Jaki jest stopień ochrony IP złączki? W danych produktu nie podano konkretnego stopnia ochrony. Dla tego typu złączek montowanych wewnątrz rozdzielnic standardem jest IP20 (ochrona przed ciałami stałymi >12 mm). Produkt przeznaczony jest wyłącznie do suchej instalacji wewnątrz obudów.
• Czy złączka nadaje się do przewodów aluminiowych? W karcie katalogowej nie określono kompatybilności materiałowej. Aby uniknąć nieprawidłowego połączenia, należy sprawdzić dokumentację techniczną producenta lub zastosować złączkę dedykowaną do danego materiału.
• Jaka jest szerokość modułu (liczba modułów 18 mm)? W dostarczonych danych nie podano wymiarów złączki ani szerokości wyrażonej w modułach. Dokładne wymiary oraz możliwość montażu na szynie DIN TH35 należy zweryfikować w karcie katalogowej produktu.
