Złączka redukcyjna KLR 240/150 | KLR_240-150/1 Erko

Alternatywny kod produktu: KLR_240-150/1

Opis i Kluczowe Cechy

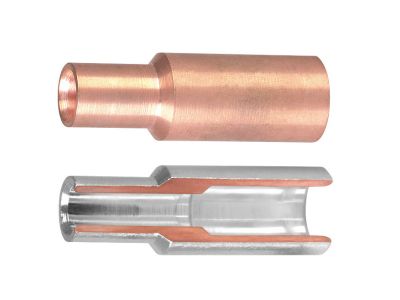

Złączka redukcyjna KLR 240/150 (symbol KLR_240-150/1) umożliwia bezpieczne i pewne połączenie przewodów o przekroju 240 mm² z przewodami o przekroju 150 mm². Rozwiązanie to eliminuje konieczność stosowania dodatkowych adapterów, oszczędzając miejsce w rozdzielnicy i zapewniając niską rezystancję połączenia. Produkt przeznaczony do pracy w instalacjach niskiego napięcia.

• Redukcja przekroju 240→150 mm²: Pozwala na łączenie przewodów o różnych przekrojach w jednym punkcie, co upraszcza okablowanie i zmniejsza liczbę złącz w rozdzielnicy.
• Solidna konstrukcja: Zapewnia stabilne połączenie mechaniczne i elektryczne, minimalizując ryzyko luzowania się przewodów pod wpływem drgań czy obciążeń termicznych.
• Łatwy montaż: Przystosowana do szybkiego i intuicyjnego podłączenia przewodów za pomocą standardowych narzędzi – redukuje czas instalacji.
• Uniwersalność zastosowania: Sprawdza się w rozdzielnicach głównych, tablicach rozdzielczych oraz w obwodach zasilania maszyn i urządzeń przemysłowych.
• Bezpieczeństwo: Dzięki precyzyjnemu wykonaniu i odpowiedniej izolacji, złączka zapewnia pewne połączenie, co jest kluczowe dla niezawodności całej instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami elektrotechnicznymi i posiada certyfikat CE, co potwierdza jego zgodność z wymogami bezpieczeństwa obowiązującymi w Unii Europejskiej.

Zastosowanie

Złączka redukcyjna KLR 240/150 znajduje zastosowanie wszędzie tam, gdzie konieczne jest przejście z przewodu o większym przekroju na mniejszy, np. przy podłączaniu szyn zbiorczych do odgałęzień lub w obwodach zróżnicowanych pod względem obciążenia.

• Redukcja przekroju w rozdzielnicach głównych i podrozdzielniach.
• Połączenie przewodów zasilających z odbiornikami o mniejszym zapotrzebowaniu prądowym (np. silniki, piece, agregaty).
• W systemach dystrybucji energii w budynkach komercyjnych, przemysłowych i mieszkaniowych.
• W obwodach przyłączeniowych liczników energii oraz zabezpieczeń głównych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Przekrój przewodów powinien być dobrany do planowanego obciążenia prądowego. Moment dokręcania śrub należy stosować zgodnie z dokumentacją techniczną producenta – zalecane jest użycie klucza dynamometrycznego. Złączkę montuje się w suchej, dobrze wentylowanej rozdzielnicy, z dala od źródeł wilgoci i ekstremalnych temperatur.

FAQ

• Jaki jest maksymalny prąd znamionowy złączki? Dokumentacja nie podaje konkretnej wartości znamionowej. Dopuszczalne obciążenie prądowe należy określić na podstawie przekroju mniejszego przewodu (150 mm²) oraz warunków instalacji (rodzaj obciążenia, temperatura otoczenia, sposób ułożenia przewodów).
• Czy złączka jest przystosowana do montażu na szynie DIN? Brak informacji w dostępnych danych. Zaleca się montaż zgodnie z instrukcją producenta – typowo złączki tego typu mocuje się na szynie TH35 lub bezpośrednio w rozdzielnicy za pomocą wkrętów.
• Jaki stopień ochrony IP posiada złączka? Nie podano. Przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie standardowo zapewniony jest stopień ochrony IP20 lub wyższy – nie jest odporna na warunki zewnętrzne ani bezpośrednie zachlapanie.
