Złączka redukcyjna Cu KLS 70/35 | KLS_70-35/1 Erko

Alternatywny kod produktu: KLS_70-35/1

Opis i Kluczowe Cechy

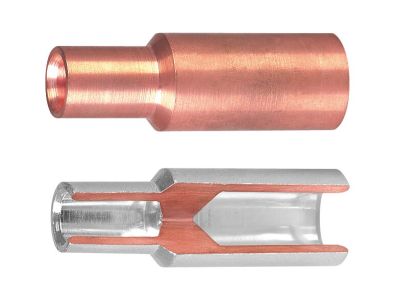

Złączka redukcyjna miedziana KLS 70/35 (symbol KLS_70-35/1) umożliwia pewne i trwałe połączenie przewodów o różnych przekrojach – 70 mm² oraz 35 mm². Wykonana z miedzi (Cu), zapewnia niską rezystancję styku i odporność na korozję, co przekłada się na długotrwałą niezawodność w instalacjach elektrycznych.

• Materiał: miedź (Cu): gwarantuje doskonałe przewodnictwo elektryczne oraz wysoką wytrzymałość mechaniczną połączeń, minimalizując straty mocy.
• Redukcja przekroju 70 mm² na 35 mm²: umożliwia bezproblemowe łączenie przewodów o różnych średnicach, bez konieczności stosowania dodatkowych adapterów.
• Konstrukcja redukcyjna: pozwala na szybkie i bezpieczne przejście z jednego przekroju na drugi, szczególnie w miejscach o ograniczonej przestrzeni w rozdzielnicy.
• Łatwy montaż: złączka przeznaczona do zaciskania odpowiednimi narzędziami, co zapewnia powtarzalność i siłę zacisku zgodną z normami.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z europejskimi normami i Dyrektywą Niskonapięciową (LVD). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi wymaganiami. Montaż powinien być wykonany zgodnie z wytycznymi producenta i obowiązującymi przepisami (PN-IEC 60364 i pokrewne).

Zastosowanie

Złączka redukcyjna KLS 70/35 znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie przewodów o różnym przekroju w jednym ciągu instalacyjnym.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – np. przejście z przyłącza o większym przekroju do wewnętrznych obwodów.
• W systemach szyn zbiorczych i połączeniach transformatorowych – redukcja przekroju w miejscu przyłączenia do aparatury.
• Instalacje przemysłowe i budynkowe – wszędzie tam, gdzie projekt przewiduje zmianę przekroju przewodu ze względu na obciążalność lub odległość.
• Modernizacja istniejących instalacji – szybkie i bezpieczne łączenie starych i nowych przewodów o różnych średnicach.

Wskazówki Montażowe

Montaż złączki redukcyjnej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (świadectwo kwalifikacyjne SEP w zakresie eksploatacji urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Do zaciskania stosuj narzędzie zgodne z zaleceniami producenta (np. zaciskarka matrycowa o odpowiednim profilu przekroju 70 mm² i 35 mm²). Przekrój przewodów musi zgadzać się z oznaczeniem na złączce. Po zaciskaniu sprawdź wytrzymałość połączenia – nie powinno być luzów ani przemieszczeń. Złączka może być stosowana na szynie lub w miejscu montażu bez użycia szyny – wymaga stabilnego podłoża.

FAQ

• Do jakich przewodów można użyć złączki KLS 70/35? Złączka przeznaczona jest do łączenia przewodów miedzianych (Cu) o przekrojach 70 mm² (strona większa) i 35 mm² (strona mniejsza). Nie należy stosować do przewodów aluminiowych bez odpowiednich adapterów.
• Czy złączka wymaga specjalnego narzędzia do montażu? Tak – do trwałego połączenia zaleca się użycie zaciskarki (praski) z matrycą dopasowaną do przekrojów 70 mm² i 35 mm². Montaż bez odpowiedniego narzędzia może skutkować słabym stykiem i przegrzewaniem.
• Jaki jest stopień ochrony IP złączki? Produkt jako element instalacyjny nie ma przypisanego stopnia IP – po zamontowaniu w rozdzielnicy lub puszce ochronę zapewnia obudowa całego układu (np. IP30/IP40 w zależności od szafy).
