Złączka redukcyjna ALS 400/240 | ALS_400-240/1 Erko

Opis i Kluczowe Cechy

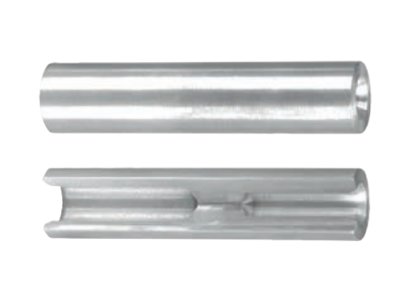

Złączka redukcyjna oznaczona symbolem ALS_400-240/1 (model ALS 400/240) umożliwia bezpieczne i trwałe łączenie przewodów o różnych przekrojach – od 400 mm² do 240 mm². Jej konstrukcja minimalizuje ryzyko luzowania się połączeń, co przekłada się na stabilność instalacji elektrycznej. Brak w danych katalogowych informacji o prądzie znamionowym, napięciu czy stopniu ochrony – zalecamy dobór na podstawie norm instalacyjnych i obciążenia obwodu.

• Przekrój wejściowy 400 mm² – wyjściowy 240 mm²: Umożliwia szybką i pewną redukcję przekroju przewodów bez konieczności stosowania dodatkowych przejściówek.
• Solidna konstrukcja: Zapewnia mechaniczną wytrzymałość połączenia, odporną na drgania i naprężenia w typowych warunkach pracy.
• Uniwersalność montażu: Możliwość zastosowania w rozdzielnicach, puszkach przyłączeniowych oraz innych miejscach, gdzie wymagana jest zmiana przekroju przewodu.
• Prosta identyfikacja: Oznaczenie ALS_400-240/1 ułatwia dobór właściwego elementu podczas projektowania i montażu instalacji.

Zgodność z Normami

Złączka redukcyjna ALS 400/240 została zaprojektowana zgodnie z ogólnymi wymogami bezpieczeństwa obowiązującymi w instalacjach elektrycznych. Produkt posiada oznaczenie CE i spełnia zasadnicze wymagania dyrektyw unijnych. Ze względu na brak w danych katalogowych konkretnych numerów norm (np. IEC/EN), zalecamy stosowanie się do ogólnych wytycznych dla połączeń przewodów oraz lokalnych przepisów instalacyjnych.

Zastosowanie

Złączka redukcyjna ALS 400/240 znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie przewodu o większym przekroju z przewodem o mniejszym przekroju w sposób pewny i zgodny ze sztuką elektrotechniczną. Sprawdza się szczególnie w:

• Instalacjach rozdzielczych niskiego napięcia – redukcja przekroju przy przejściu z linii zasilającej do obwodów odbiorczych.
• Węzłach przyłączeniowych w rozdzielnicach głównych i podrozdzielnicach.
• Modernizacjach instalacji, gdy istniejące przewody o większym przekroju muszą zostać podłączone do urządzeń lub zacisków o mniejszym otworze przyłączeniowym.
• Systemach zasilania maszyn i urządzeń przemysłowych, gdzie różne sekcje przewodów wymagają bezpiecznego przejścia.

Wskazówki Montażowe

Montaż złączki redukcyjnej ALS 400/240 powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony spod napięcia. Dokręcenie elementów łączeniowych należy wykonać zgodnie z wartościami momentu podanymi w dokumentacji technicznej producenta (jeśli jest dostępna). Przekrój przewodów musi być dobrany do prądu obciążenia zgodnie z obowiązującymi normami. Zaleca się stosowanie odpowiednich narzędzi do zaciskania oraz kontrolę połączenia pod kątem mechanicznym i elektrycznym.

FAQ

• Do jakich przewodów przeznaczona jest złączka ALS 400/240? Złączka została zaprojektowana do łączenia przewodów o przekroju 400 mm² (strona wejściowa) z przewodami o przekroju 240 mm² (strona wyjściowa). Dokładny typ przewodów (miedziane, aluminiowe) oraz ich budowa (linka, drut) powinny być zgodne z zaleceniami producenta – brak tych informacji w dostarczonych danych.
• Czy złączka nadaje się do montażu na szynie DIN? W dostępnych danych katalogowych nie podano informacji o możliwości montażu na szynie TH35 (DIN). Złączkę należy mocować bezpośrednio do podłoża lub w puszce – sposób montażu musi wynikać z dokumentacji technicznej producenta.
• Jaki jest maksymalny prąd dla tej złączki? Wartość prądu znamionowego nie została określona w otrzymanych danych. Dopuszczalne obciążenie prądowe należy wyznaczyć na podstawie przekroju przewodów, temperatury otoczenia oraz norm instalacyjnych (np. IEC 60364). W razie wątpliwości skontaktuj się z producentem.
