Złączka redukcyjna ALS 150/70 | ALS_150-70/1 Erko

Alternatywny kod produktu: ALS_150-70/1

Opis i Kluczowe Cechy

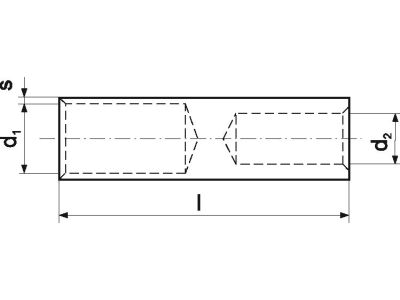

Złączka redukcyjna ALS 150/70 (oznaczenie katalogowe: ALS_150-70/1) dedykowana jest do trwałego łączenia przewodów o zróżnicowanych przekrojach. Dzięki oznaczeniu 150/70 umożliwia bezpieczne połączenie przewodu o przekroju 150 mm² z przewodem o przekroju 70 mm² – rozwiązanie niezbędne w instalacjach, gdzie występują zmiany przekroju (np. przy przejściu z linii zasilającej na odgałęzienie). Konstrukcja zapewnia pewny zacisk i zachowanie ciągłości elektrycznej.

• Zakres łączenia 150 mm² / 70 mm²: Dedykowany do typowych przejść między przewodami o dużej i średniej średnicy – eliminuje potrzebę stosowania dodatkowych listew zaciskowych.
• Konstrukcja redukcyjna: Umożliwia płynne dopasowanie do różnic w przekrojach bez ryzyka luzów czy przegrzania w miejscu połączenia.
• Łatwy montaż: Przystosowana do standardowych narzędzi – szybki zacisk bez konieczności lutowania.
• Uniwersalne zastosowanie: Może być stosowana w rozdzielnicach, szafach sterowniczych oraz puszkach instalacyjnych.
• Solidne wykonanie: Materiał i konstrukcja zapewniają mechaniczną wytrzymałość oraz dobrą przewodność elektryczną.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączek elektroinstalacyjnych oraz posiada certyfikat CE. Zastosowane materiały i wykonanie zgodne są z ogólnie przyjętymi standardami branży elektrycznej, co gwarantuje bezpieczną eksploatację w instalacjach do 1000 V AC.

Zastosowanie

Złączka ALS 150/70 stosowana jest w miejscach, gdzie konieczne jest połączenie przewodów o różnych przekrojach – zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Przejścia z linii zasilającej (150 mm²) na odgałęzienia o mniejszym przekroju (70 mm²).
• Modernizacja istniejących instalacji, gdzie zmieniony jest przekrój przewodów.
• Systemy automatyki i sterowania, gdy stosowane są przewody o różnej średnicy.

Wskazówki Montażowe

Montaż złączki redukcyjnej ALS 150/70 powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Wykorzystaj odpowiednie narzędzia do ściągnięcia izolacji na wymaganą długość. Przewody wsuń do końca w zacisk i dokręć śrubę momentem zgodnym z dokumentacją producenta. Przekrój przewodów musi odpowiadać podanym wartościom (150 mm² i 70 mm²). Po zamontowaniu sprawdź siłę zacisku – połączenie powinno być nieruchome i pewne.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych i miedzianych? Złączka ALS 150/70 może być używana zarówno dla przewodów miedzianych, jak i aluminiowych, pod warunkiem zachowania odpowiedniego przygotowania powierzchni (np. pasty antyoksydacyjnej dla aluminium). W razie wątpliwości zalecamy konsultację z producentem.
• Jaki jest stopień ochrony (IP) złączki? W dostarczonych danych nie podano stopnia ochrony. W typowych zastosowaniach wewnątrz rozdzielnic i szaf sterowniczych złączka pracuje w warunkach suchych. W przypadku montażu w wilgotnym środowisku zaleca się dodatkowe zabezpieczenie (np. obudowa IP54).
• Czy można łączyć przewody o przekroju 150 mm² z 70 mm² bez użycia tej złączki? Bezpośrednie łączenie przewodów o tak znacznej różnicy przekrojów bez odpowiedniego elementu redukcyjnego grozi przegrzaniem i utratą ciągłości. Złączka ALS 150/70 zapewnia właściwy docisk i przewodność, eliminując ryzyko luźnych połączeń.
