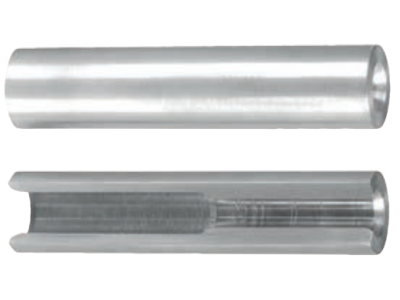

Złączka redukcyjna ALR 95/25 | ALR_95-25/1 Erko

Opis i Kluczowe Cechy

Złączka redukcyjna ALR 95/25 (symbol ALR_95-25/1) przeznaczona jest do łączenia szyn zbiorczych o różnych przekrojach – redukcja z 95 mm² do 25 mm². Umożliwia elastyczne dopasowanie połączeń w rozdzielnicach, zachowując pewność styku i oszczędność miejsca przy modernizacji lub rozbudowie instalacji.

• Redukcja przekroju 95/25 mm²: Pozwala na bezpieczne łączenie przewodów lub szyn o zróżnicowanych polach przekroju bez stosowania dodatkowych przejściówek.
• Kompatybilność z typowymi szynoprzewodami: Zaprojektowana do montażu w standardowych rozdzielnicach i szafach sterowniczych.
• Solidne wykonanie: Odpowiednia sztywność i przewodność zapewniają stabilne połączenie mechaniczne i elektryczne.
• Łatwy montaż: Konstrukcja umożliwia szybkie i pewne osadzenie na szynie zbiorczej przy użyciu podstawowych narzędzi.
• Wszechstronne zastosowanie: Stosowana zarówno w instalacjach nowych, jak i przy modernizacji istniejących rozdzielnic.

Zgodność z Normami

Złączka redukcyjna ALR 95/25 jest zgodna z ogólnymi wymaganiami norm europejskich oraz standardami DIN dotyczącymi aparatury rozdzielczej. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności.

Zastosowanie

Złączka dedykowana jest do instalacji elektrycznych, w których zachodzi potrzeba połączenia szyn zbiorczych o różnych przekrojach. Idealnie sprawdza się w:

• Modernizacji i rozbudowie istniejących rozdzielnic – zastępowanie starszych szyn o innym przekroju.
• Łączeniu szyn głównych z szynami odgałęźnymi w tablicach rozdzielczych i szafach sterowniczych.
• Instalacjach przemysłowych i komercyjnych, gdzie występuje zmiana gęstości prądu na różnych odcinkach szynoprzewodów.
• Tworzeniu punktów przejściowych pomiędzy szynami aluminiowymi a miedzianymi (przy użyciu odpowiednich adapterów przeciwutleniających).

Wskazówki Montażowe

Montaż złączki redukcyjnej ALR 95/25 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem bezwzględnego odłączenia napięcia od instalacji. Należy stosować moment dokręcania śrub zgodnie z dokumentacją producenta (jeśli jest dostępna). Przekrój przewodów łączonych powinien być dobrany do obciążenia prądowego. Zaleca się oczyszczenie powierzchni stykowych przed montażem. W przypadku szyn aluminiowych konieczne może być zastosowanie pasty przeciwutleniającej.

FAQ

• Jakie przewody można łączyć za pomocą złączki ALR 95/25? Złączka przeznaczona jest do łączenia szyn zbiorczych o przekrojach 95 mm² i 25 mm². Nie służy bezpośrednio do łączenia przewodów giętkich – wymagane są odpowiednie końcówki.
• Czy złączka wymaga dodatkowej izolacji? W typowych warunkach rozdzielnicy (stopień ochrony IP20) złączka nie wymaga dodatkowej izolacji, pod warunkiem że montaż odbywa się w obudowie zapewniającej ochronę przed dotykiem.
• Jaki jest dopuszczalny prąd złączki? Dopuszczalne natężenie prądu zależy od przekroju szyn oraz warunków chłodzenia. Ponieważ producent nie podał wartości znamionowej, zalecamy dobór na podstawie obciążalności szyny o mniejszym przekroju (25 mm²) zgodnie z normą.
