Złączka przelotowa ZP50 Cu/z, żółto/zielona | 48.59 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

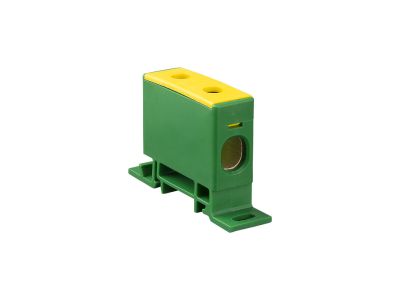

Złączka przelotowa ZP50 Cu/z od renomowanego producenta Elektro-Plast to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o profesjonalnych systemach rozdzielczych i sterowniczych. Produkt charakteryzuje się charakterystyczną żółto-zieloną kolorystyką, która jednoznacznie identyfikuje go jako element toru ochronnego (PE) w instalacji elektrycznej. Wykonanie z wysokiej jakości materiałów przewodzących gwarantuje niską rezystancję przejścia, co jest kluczowe dla skuteczności ochrony przeciwporażeniowej.

• Uniwersalność montażu: Konstrukcja podstawy umożliwia stabilne osadzenie złączki na standardowej szynie montażowej TH 35 (DIN), jak również bezpośrednie przytwierdzenie do powierzchni płaskich za pomocą wkrętów z niskim łbem.
• Solidny zacisk: Mechanizm zaciskowy został zaprojektowany tak, aby zapewnić trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań.
• Trwałość materiałowa: Obudowa wykonana z tworzywa o wysokich parametrach izolacyjnych zapewnia bezpieczeństwo użytkowania w szerokim zakresie temperatur.

Zgodność z Normami

Złączka ZP50 Cu/z została zaprojektowana i wykonana zgodnie z rygorystycznymi normami dotyczącymi osprzętu łączeniowego. Spełnia wymagania w zakresie bezpieczeństwa elektrycznego, co pozwala na jej stosowanie w certyfikowanych rozdzielnicach niskiego napięcia. Produkt przeszedł testy wytrzymałości dielektrycznej oraz próby ciągłości obwodu ochronnego, co potwierdza jego niezawodność w krytycznych warunkach pracy.

Zastosowanie

Produkt znajduje szerokie zastosowanie w branży elektro-technicznej, szczególnie tam, gdzie wymagane jest pewne i bezpieczne połączenie przewodów ochronnych. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach w budownictwie mieszkaniowym oraz przemysłowym.
• Szafach sterowniczych automatyki, gdzie porządek w okablowaniu i pewność uziemienia są priorytetem.
• Instalacjach fotowoltaicznych i przemysłowych systemach zasilania.
• Modernizacjach istniejących układów elektrycznych dzięki możliwości montażu natynkowego.

Wskazówki Montażowe

Podczas instalacji złączki ZP50 Cu/z należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Montaż na szynie: Przy zatrzaskiwaniu na szynie TH 35 należy upewnić się, że mechanizm blokujący osiadł prawidłowo, co zapobiegnie przesuwaniu się elementu podczas dokręcania przewodów.
• Montaż natynkowy: W przypadku przykręcania do powierzchni płaskiej, należy użyć wkrętów z niskim łbem, aby nie kolidowały one z wprowadzanym przewodem lub mechanizmem zaciskowym.
• Przygotowanie przewodu: Końcówkę przewodu należy odizolować na odpowiedniej długości, dbając o to, aby goła miedź nie wystawała poza obrys zacisku, co minimalizuje ryzyko przypadkowego zwarcia.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu siły przy dokręcaniu śrub zaciskowych, aby zapewnić optymalny styk bez ryzyka uszkodzenia gwintu lub struktury żyły.

FAQ

1. Czy złączka ZP50 może być stosowana z przewodami aluminiowymi?
Złączka jest dedykowana do przewodów miedzianych (Cu). W przypadku chęci użycia przewodów aluminiowych należy skonsultować się z dokumentacją techniczną producenta w zakresie stosowania odpowiednich past stykowych.

2. Czy do montażu na powierzchni płaskiej potrzebne są specjalne adaptery?
Nie, złączka posiada zintegrowane otwory montażowe przystosowane do wkrętów z niskim łbem, co pozwala na bezpośredni montaż bez dodatkowych akcesoriów.

3. Jaki jest główny cel stosowania koloru żółto-zielonego?
Kolorystyka ta jest ściśle określona przez normy elektryczne i służy do identyfikacji przewodów i zacisków ochronnych (PE), co ułatwia serwisowanie i zwiększa bezpieczeństwo pracy przy instalacji.
