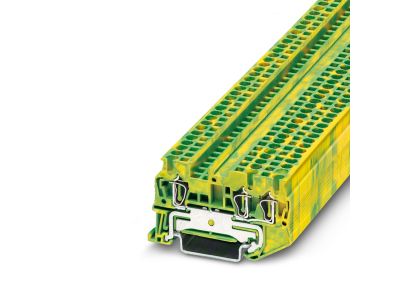

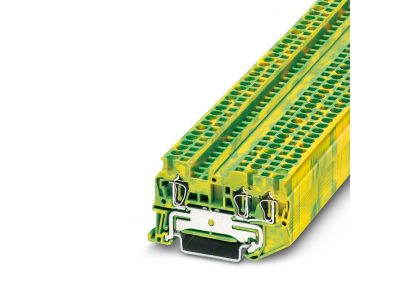

Złączka przelotowa trójprzewodowa na przewody ochronne ST 2,5-TWIN-PE, zielono-żółty | 3031267 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa trójprzewodowa ST 2,5-TWIN-PE od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w technice połączeń sprężynowych, dedykowane do realizacji funkcji ochronnych (PE). Produkt charakteryzuje się charakterystyczną zielono-żółtą obudową, co ułatwia szybką identyfikację przewodu ochronnego w rozdzielnicy. Dzięki zastosowaniu technologii zacisku sprężynowego, złączka gwarantuje stałą siłę docisku, która jest odporna na wstrząsy i wibracje, co eliminuje konieczność okresowego dokręcania śrub. Konstrukcja typu TWIN umożliwia podłączenie trzech przewodów w obrębie jednego potencjału, co znacząco oszczędza miejsce na szynie montażowej przy zachowaniu pełnej funkcjonalności rozdzielczej.

• Szeroki zakres przekrojów: Możliwość podłączenia przewodów o przekroju od 0,08 mm² do 4 mm² (AWG 28 - 12) zapewnia uniwersalność w projektowaniu instalacji.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 5,2 mm pozwala na optymalne zagospodarowanie przestrzeni w szafach sterowniczych.
• Trzy punkty zaciskowe: Umożliwiają efektywne mostkowanie i rozdzielanie potencjału ochronnego bez stosowania dodatkowych akcesoriów.
• Niezawodność styku: Automatyczny kontakt z szyną nośną po zatrzaśnięciu złączki zapewnia natychmiastowe wyrównanie potencjałów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Złączka spełnia wymagania normy IEC 60947-7-2, która określa parametry dla listew zaciskowych do przewodów ochronnych z miedzi. Dzięki zastosowaniu materiałów izolacyjnych najwyższej jakości (PA 6.6), komponent wykazuje wysoką odporność na prądy pełzające oraz posiada klasę palności V0 zgodnie z UL 94. Produkt jest również dopuszczony do stosowania w strefach zagrożonych wybuchem (Ex), co rozszerza jego spektrum zastosowań o przemysł chemiczny i petrochemiczny.

Zastosowanie

Złączka ST 2,5-TWIN-PE znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem wszędzie tam, gdzie wymagane jest bezpieczne i trwałe odprowadzenie prądów zwarciowych do uziemienia. Doskonale sprawdza się w budowie maszyn, systemach transportowych oraz w rozdzielnicach niskiego napięcia. Dzięki trzem przyłączom, inżynierowie mogą w łatwy sposób realizować pętle uziemiające dla wielu odbiorników w obrębie jednej sekcji, co redukuje skomplikowanie okablowania i minimalizuje ryzyko błędów montażowych.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie DIN typu NS 35/7,5 lub NS 35/15. Aby zapewnić prawidłowe działanie funkcji ochronnej, należy upewnić się, że szyna montażowa jest czysta i odpowiednio uziemiona. Proces przyłączania przewodów nie wymaga specjalistycznych narzędzi – wystarczy standardowy wkrętak płaski do otwarcia sprężyny. Przewód należy odizolować na zalecaną długość, a następnie wprowadzić do otworu zaciskowego. Po zwolnieniu sprężyny, mechanizm automatycznie dopasuje siłę docisku do przekroju żyły. W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek zaciskowych, choć technologia sprężynowa Phoenix Contact pozwala na bezpieczny montaż linek bezpośrednio w zacisku.

FAQ

• Czy złączka wymaga stosowania końcówek tulejkowych? Nie, zacisk sprężynowy jest przystosowany do bezpośredniego montażu zarówno przewodów sztywnych (drut), jak i giętkich (linka) bez konieczności zaciskania tulejek.
• Czy złączka automatycznie łączy się z szyną DIN? Tak, model ST 2,5-TWIN-PE posiada metalową stopkę zatrzaskową, która po zamontowaniu na szynie stalowej tworzy połączenie elektryczne z potencjałem ziemi.
• Jaka jest maksymalna temperatura pracy? Dzięki zastosowaniu poliamidu 6.6, złączka może pracować w szerokim zakresie temperatur, typowo od -60°C do +105°C w warunkach roboczych.
