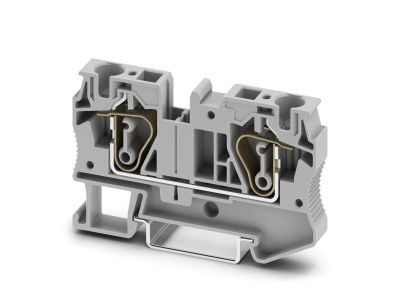

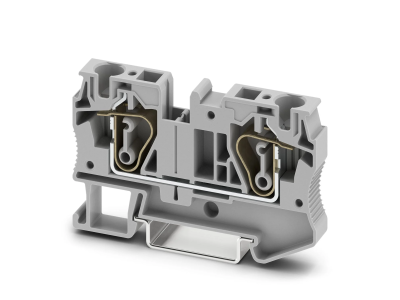

Złączka przelotowa ST 6, szara | 3031487 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa ST 6 od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w technice połączeń sprężynowych, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się napięciem znamionowym na poziomie 1000 V oraz prądem znamionowym wynoszącym 41 A, co pozwala na bezpieczną dystrybucję energii w obwodach o dużym obciążeniu. Zastosowanie innowacyjnego przyłącza sprężynowego typu 'spring-cage' gwarantuje stałą siłę docisku przewodu, co eliminuje konieczność okresowego dokręcania śrub i zwiększa odporność na wibracje oraz wstrząsy.

• Szeroki zakres przekrojów: Możliwość podłączenia przewodów o przekroju od 0,2 mm² do 10 mm² (AWG 24 - 8) zapewnia ogromną elastyczność projektową.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 8,2 mm pozwala na optymalne wykorzystanie przestrzeni na szynie montażowej.
• Wysoka wydajność prądowa: Prąd znamionowy 41 A umożliwia zasilanie odbiorników o znacznej mocy przy zachowaniu niskiego wzrostu temperatury złączki.
• Trwałość materiałowa: Obudowa w kolorze szarym wykonana z wysokiej jakości tworzywa izolacyjnego odpornego na starzenie.

Zgodność z Normami

Złączka ST 6 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w sektorze elektroenergetycznym. Spełnia wymagania dotyczące bezpieczeństwa elektrycznego dla osprzętu przyłączeniowego, a jej parametry izolacyjne są dostosowane do pracy w układach o napięciu do 1000 V. Dzięki zastosowaniu materiałów o wysokim wskaźniku CTI, produkt minimalizuje ryzyko wystąpienia prądów pełzających, co jest kluczowe w szafach sterowniczych pracujących w trudnych warunkach środowiskowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej, przemyśle maszynowym oraz energetyce zawodowej. Jest idealnym wyborem do budowy rozdzielnic niskiego napięcia, gdzie liczy się szybkość montażu i pewność styku. Dzięki odporności na drgania, złączki ST 6 są powszechnie stosowane w aplikacjach transportowych oraz w maszynach generujących silne wibracje. Możliwość montażu na standardowych szynach DIN (NS 35/7,5 oraz NS 35/15) sprawia, że jest to element uniwersalny, kompatybilny z większością systemów obudów dostępnych na rynku.

Wskazówki Montażowe

Montaż złączki ST 6 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem do zwolnienia sprężyny. Aby zapewnić optymalne parametry pracy, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy odizolować przewód na długości zalecanej przez producenta, aby zapewnić pełne wprowadzenie żyły do komory zaciskowej.
• Montaż na szynie: Złączkę należy zatrzasnąć na szynie profilowej NS 35/7,5 lub NS 35/15. Stabilne osadzenie gwarantuje poprawną współpracę z mostkami i akcesoriami.
• Oznaczenie: Zaleca się stosowanie systemowych tabliczek opisowych Phoenix Contact w celu łatwej identyfikacji obwodów, co znacząco skraca czas prac serwisowych.
• Zakończenie rzędu: Na końcu bloku złączek należy zamontować odpowiednią pokrywę zamykającą, aby zapewnić stopień ochrony i izolację części pod napięciem.

FAQ

• Czy złączka ST 6 wymaga okresowej konserwacji? Nie, dzięki technologii zacisku sprężynowego połączenie jest bezobsługowe i nie wymaga dociągania, w przeciwieństwie do zacisków śrubowych.
• Jakie przewody można podłączyć do tej złączki? Złączka obsługuje zarówno przewody sztywne (drut), jak i giętkie (linka) o przekroju od 0,2 mm² do 10 mm².
• Czy produkt jest odporny na trudne warunki pracy? Tak, konstrukcja złączki ST 6 jest zoptymalizowana pod kątem odporności na wibracje, co czyni ją idealną do zastosowań przemysłowych i mobilnych.
