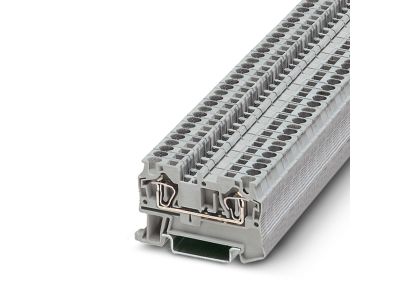

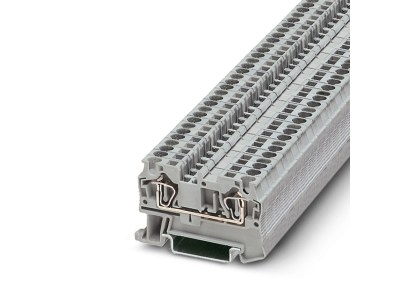

Złączka przelotowa ST 4, szara | 3031364 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa ST 4 o numerze katalogowym 3031364 od renomowanego producenta Phoenix Contact to fundament nowoczesnych systemów rozdziału energii w szafach sterowniczych. Produkt charakteryzuje się napięciem znamionowym na poziomie 800 V oraz prądem znamionowym wynoszącym 32 A, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Kluczowym elementem konstrukcyjnym jest zastosowanie technologii zacisków sprężynowych, która gwarantuje stałą siłę docisku niezależnie od umiejętności montera oraz eliminuje konieczność okresowego dokręcania śrub. Szerokość złączki wynosi zaledwie 6,2 mm, co pozwala na znaczną oszczędność miejsca na szynie montażowej przy zachowaniu wysokich parametrów elektrycznych.

• Technologia sprężynowa: Zapewnia odporność na wstrząsy i wibracje, co jest kluczowe w aplikacjach mobilnych i maszynowych.
• Szeroki zakres przekrojów: Możliwość podłączenia przewodów o przekroju od 0,08 mm² do 6 mm² (AWG 28 - 10) zapewnia ogromną uniwersalność projektową.
• Kompaktowa budowa: Szerokość 6,2 mm optymalizuje wykorzystanie przestrzeni w rozdzielnicy.
• Wysoka obciążalność: Prąd znamionowy 32 A pozwala na zasilanie szerokiej gamy odbiorników przemysłowych.

Zgodność z Normami

Złączka ST 4 została zaprojektowana i przetestowana zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Spełnia ona rygorystyczne wymagania dotyczące wytrzymałości dielektrycznej oraz odporności na prądy pełzające. Materiały izolacyjne użyte do produkcji są wolne od halogenów i charakteryzują się wysoką klasą palności, co przekłada się na bezpieczeństwo pożarowe całej instalacji. Produkt jest w pełni kompatybilny z systemem akcesoriów Phoenix Contact, co potwierdza jego standaryzację w ramach globalnych systemów połączeń.

Zastosowanie

Dzięki swojej uniwersalności i niezawodności, złączka ST 4 znajduje zastosowanie w wielu sektorach gospodarki:

• Automatyka przemysłowa: Łączenie sygnałów sterujących i zasilających w szafach sterowniczych maszyn.
• Energetyka: Budowa rozdzielnic niskiego napięcia i systemów dystrybucji mocy.
• Technika transportowa: Wykorzystanie w pojazdach szynowych i systemach infrastruktury dzięki odporności na drgania.
• Budownictwo komercyjne: Instalacje elektryczne w obiektach biurowych i przemysłowych wymagające trwałych połączeń.

Wskazówki Montażowe

Montaż złączki ST 4 jest intuicyjny i szybki, co znacząco redukuje czas prefabrykacji szaf. Produkt jest przystosowany do montażu na standardowych szynach DIN typu NS 35/7,5 oraz NS 35/15. Aby zapewnić optymalne parametry połączenia, należy zdjąć izolację z przewodu na odpowiednią długość wskazaną przez producenta. Wprowadzenie przewodu do zacisku sprężynowego odbywa się przy pomocy standardowego wkrętaka płaskiego, który otwiera sprężynę. Po wyjęciu narzędzia, sprężyna automatycznie zaciska się na żyle, tworząc gazoszczelne i trwałe połączenie. Zaleca się stosowanie dedykowanych mostków wtykowych w celu szybkiego rozdzielania potencjałów pomiędzy sąsiednimi złączkami.

FAQ

• Czy złączka ST 4 wymaga stosowania tulejek zaciskowych? Nie, technologia sprężynowa pozwala na bezpośrednie podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka) bez konieczności zaciskania tulejek, choć ich stosowanie jest dopuszczalne.
• Jaki jest zakres temperatur pracy dla tej złączki? Złączki Phoenix Contact serii ST są wykonane z wysokiej jakości poliamidu, co pozwala na pracę w szerokim zakresie temperatur typowym dla warunków przemysłowych.
• Czy można ją montować na szynie G? Nie, model ten jest dedykowany wyłącznie do montażu na szynach profilowych typu NS 35 (szyna DIN).
