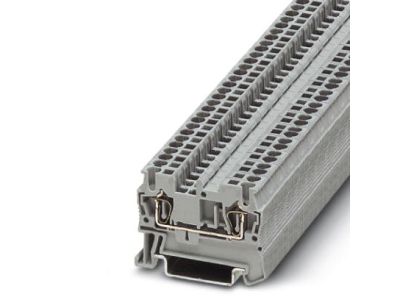

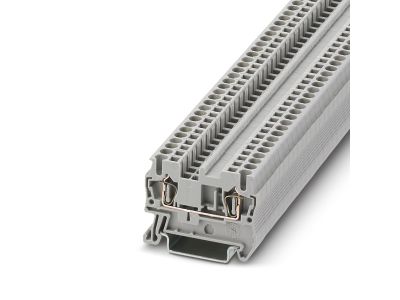

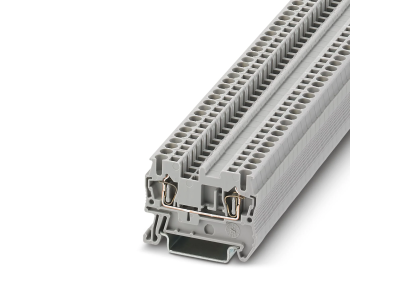

Złączka przelotowa ST 2,5, szara | 3031212 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa ST 2,5 od renomowanego producenta Phoenix Contact to fundament nowoczesnych systemów rozdziału energii w szafach sterowniczych. Wykorzystuje ona innowacyjną technologię zacisków sprężynowych, która gwarantuje stałą siłę docisku niezależnie od umiejętności montera, co przekłada się na wysoką niezawodność połączenia elektrycznego. Urządzenie charakteryzuje się napięciem znamionowym wynoszącym aż 800 V oraz prądem znamionowym na poziomie 24 A, co pozwala na bezpieczną pracę w wymagających aplikacjach przemysłowych. Kompaktowa szerokość wynosząca zaledwie 5,2 mm umożliwia znaczną oszczędność miejsca na szynie montażowej, co jest kluczowe przy projektowaniu gęsto upakowanych rozdzielnic.

• Szeroki zakres przekrojów: Możliwość przyłączenia przewodów o przekroju od 0,08 mm² do 4 mm² (AWG 28 - 12) zapewnia uniwersalność zastosowań.
• Technologia sprężynowa: Eliminuje konieczność okresowego dokręcania śrub, oferując odporność na wibracje i wstrząsy.
• Wysoka wytrzymałość dielektryczna: Napięcie znamionowe 800 V pozwala na pracę w zaawansowanych układach zasilania.
• Ergonomia: Szary kolor obudowy ułatwia standardową identyfikację obwodów fazowych i neutralnych w systemach automatyki.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Złączka ST 2,5 spełnia rygorystyczne wymagania norm dotyczących osprzętu łączeniowego, co potwierdza jej przydatność do pracy w instalacjach o wysokim stopniu odpowiedzialności. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką klasą palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.

Zastosowanie

Złączka przelotowa Phoenix Contact znajduje szerokie zastosowanie w wielu sektorach przemysłu. Jest idealnym rozwiązaniem dla budowy maszyn, systemów automatyki procesowej oraz rozdzielnic niskiego napięcia. Dzięki swojej konstrukcji doskonale sprawdza się w środowiskach narażonych na drgania, takich jak transport kolejowy czy przemysł ciężki. Możliwość montażu na standardowych szynach profilowych NS 35/7,5 oraz NS 35/15 sprawia, że jest to element kompatybilny z większością systemów obudów dostępnych na rynku.

Wskazówki Montażowe

Montaż złączki ST 2,5 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem do zwolnienia sprężyny. Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących kroków:

• Złączkę należy zatrzasnąć na szynie montażowej DIN (NS 35/7,5 lub NS 35/15).
• Przewód należy odizolować na odpowiednią długość, aby zapewnić pełny styk w komorze zaciskowej.
• Wprowadzenie przewodu odbywa się po uprzednim otwarciu sprężyny za pomocą wkrętaka płaskiego.
• Zaleca się stosowanie akcesoriów systemowych Phoenix Contact, takich jak mostki wtykane czy tabliczki opisowe, w celu zwiększenia przejrzystości instalacji.

FAQ

Czy złączka ST 2,5 wymaga okresowej konserwacji?
Nie, dzięki zastosowaniu zacisków sprężynowych połączenie jest bezobsługowe i nie wymaga dokręcania, w przeciwieństwie do tradycyjnych zacisków śrubowych.

Jakie przewody można podłączyć do tej złączki?
Złączka obsługuje zarówno przewody sztywne (drut), jak i giętkie (linka) o przekrojach od 0,08 mm² do 4 mm².

Czy złączkę można montować na różnych typach szyn?
Tak, konstrukcja stopki montażowej pozwala na stabilne osadzenie na szynach standardu NS 35/7,5 oraz głębszych wersjach NS 35/15.
