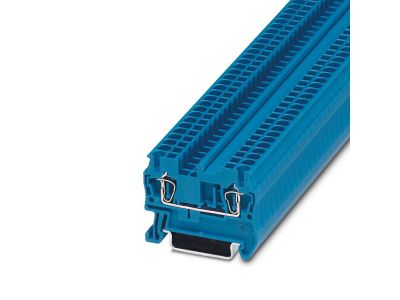

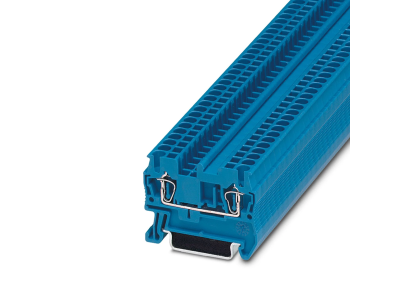

Złączka przelotowa ST 2,5 BU, niebieska | 3031225 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa ST 2,5 BU od renomowanego producenta Phoenix Contact to fundament nowoczesnych systemów rozdziału energii i sygnałów w szafach sterowniczych. Produkt charakteryzuje się napięciem znamionowym wynoszącym aż 800 V, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Prąd znamionowy na poziomie 24 A gwarantuje stabilność przesyłu energii bez ryzyka przegrzania styków. Kluczowym elementem konstrukcyjnym jest rodzaj przyłącza oparty na technologii zacisków sprężynowych (Spring-Cage), która eliminuje konieczność okresowego dokręcania śrub, co jest nieocenione w środowiskach narażonych na wibracje. Złączka obsługuje szeroki zakres przekrojów przewodów: od 0,08 mm² dla precyzyjnej automatyki, aż po 4 mm² dla obwodów siłowych (AWG 28 - 12). Kompaktowa szerokość wynosząca zaledwie 5,2 mm pozwala na znaczną oszczędność miejsca na szynie montażowej, umożliwiając budowę mniejszych i bardziej efektywnych rozdzielnic.

• Niebieski kolor obudowy: Ułatwia szybką identyfikację torów neutralnych (N) w instalacji.
• Technologia sprężynowa: Zapewnia stałą siłę docisku niezależnie od umiejętności montera.
• Wysoka odporność: Obudowa wykonana z wysokiej jakości materiałów izolacyjnych odpornych na starzenie.
• Podwójny kanał mostkowania: Umożliwia łatwe i szybkie tworzenie mostków potencjałowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Złączka ST 2,5 BU spełnia wymagania normy IEC 60947-7-1, co definiuje jej parametry elektryczne i mechaniczne dla złączek listwowych z miedzianymi zaciskami. Dzięki zastosowaniu materiałów o wysokiej klasie palności, komponent ten wpisuje się w standardy bezpieczeństwa przeciwpożarowego wymagane w budownictwie użyteczności publicznej oraz w przemyśle ciężkim.

Zastosowanie

Złączka przelotowa Phoenix Contact znajduje szerokie zastosowanie w wielu gałęziach inżynierii elektrycznej. Jest idealnym rozwiązaniem dla:

• Budowy maszyn i urządzeń: Gdzie odporność na drgania jest kluczowa dla ciągłości pracy.
• Automatyki przemysłowej: Do łączenia czujników i elementów wykonawczych w szafach sterowniczych.
• Energetyki: W układach rozdziału energii niskiego napięcia.
• Instalacji okrętowych i kolejowych: Dzięki certyfikacjom dopuszczającym do pracy w trudnych warunkach dynamicznych.

Wskazówki Montażowe

Montaż złączki ST 2,5 BU jest intuicyjny i szybki, co przekłada się na realne oszczędności czasu pracy instalatora. Złączka jest przystosowana do montażu na standardowych szynach DIN typu NS 35/7,5 oraz NS 35/15. Aby zapewnić optymalne połączenie, należy zdjąć izolację z przewodu na długości wskazanej przez producenta (zazwyczaj ok. 8-10 mm). Wprowadzenie przewodu do zacisku sprężynowego odbywa się poprzez otwarcie sprężyny za pomocą standardowego wkrętaka płaskiego. Po wyjęciu wkrętaka, sprężyna automatycznie zaciska się na żyle, tworząc gazoszczelne i odporne na wstrząsy połączenie. Zaleca się stosowanie dedykowanych ścianek bocznych na końcach rzędu złączek w celu zapewnienia odpowiedniej izolacji sekcji.

FAQ

1. Czy złączka ST 2,5 BU wymaga stosowania tulejek zaciskowych?
Technologia zacisku sprężynowego Phoenix Contact pozwala na bezpośrednie podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka) bez konieczności stosowania tulejek, choć ich użycie jest dopuszczalne i nie wpływa negatywnie na jakość styku.

2. Jaka jest główna zaleta koloru niebieskiego w tym modelu?
Kolor niebieski jest standardowo zarezerwowany dla przewodów neutralnych, co pozwala na zachowanie przejrzystości w szafie sterowniczej i minimalizuje ryzyko błędów podczas prac serwisowych.

3. Czy złączkę można montować na szynie G?
Nie, model ten jest dedykowany wyłącznie do montażu na szynach typu profilowego NS 35 (szyna DIN).
