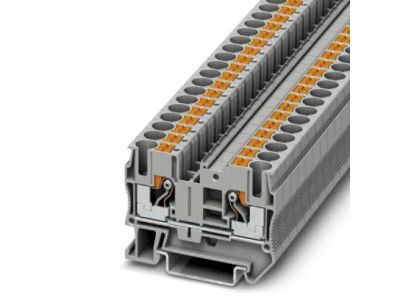

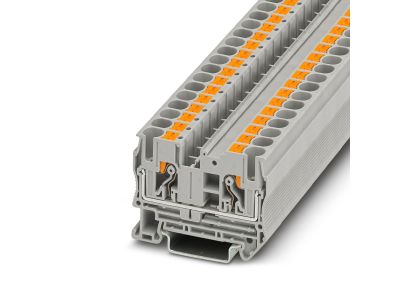

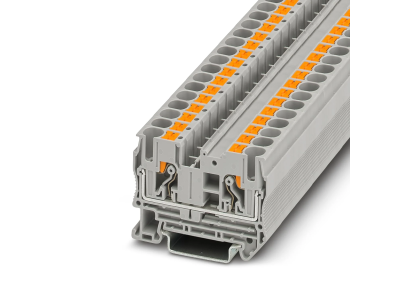

Złączka przelotowa PT 6, szara (opak.50szt) | 3211813 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa PT 6 od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w dziedzinie techniki połączeń, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wykorzystuje ona innowacyjną technologię zacisków Push-in, która umożliwia bezpośrednie wtykanie przewodów sztywnych oraz przewodów elastycznych z tulejkami bez użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych. Produkt charakteryzuje się napięciem znamionowym wynoszącym aż 1000 V oraz prądem znamionowym na poziomie 41 A, co pozwala na bezpieczną pracę w obwodach o dużym obciążeniu energetycznym.

• Technologia Push-in: Redukcja siły wtykania o 50% pozwala na komfortową pracę i pewne połączenie elektryczne.
• Szeroki zakres przekrojów: Możliwość podłączenia przewodów o przekroju od 0,5 mm² do 10 mm² (AWG 20 - 8) zapewnia uniwersalność zastosowań.
• Kompaktowa konstrukcja: Szerokość zaledwie 8,2 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Wysoka obciążalność: Prąd znamionowy 41 A gwarantuje stabilność pracy nawet przy pełnym obciążeniu instalacji.

Zgodność z Normami

Złączka PT 6 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w sektorze elektro-technicznym. Produkt spełnia wymagania dotyczące odporności na wibracje oraz udary, co jest kluczowe w środowiskach przemysłowych. Materiały izolacyjne użyte do produkcji złączki charakteryzują się wysoką klasą palności, co podnosi poziom bezpieczeństwa przeciwpożarowego całej rozdzielnicy.

Zastosowanie

Złączka przelotowa PT 6 znajduje szerokie zastosowanie w budowie maszyn, systemach automatyki przemysłowej oraz w rozdzielnicach niskiego napięcia. Dzięki wysokiemu napięciu znamionowemu 1000 V, idealnie nadaje się do systemów fotowoltaicznych oraz nowoczesnych instalacji zasilających. Jest to komponent pierwszego wyboru dla inżynierów projektujących systemy wymagające pewnego i trwałego połączenia elektrycznego w trudnych warunkach eksploatacyjnych.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej typu NS 35/7,5 lub NS 35/15, co zapewnia pełną kompatybilność z większością systemów obudów. Aby uzyskać optymalne połączenie, należy odizolować przewód na zalecaną długość i wsunąć go bezpośrednio w otwór zaciskowy. W przypadku przewodów linkowych bez tulejek, należy otworzyć zacisk za pomocą przycisku zwalniającego. Dzięki dwóm przyłączom, złączka umożliwia przejrzyste prowadzenie torów prądowych wewnątrz szafy.

FAQ

• Czy do montażu przewodów sztywnych potrzebuję śrubokręta? Nie, technologia Push-in pozwala na montaż przewodów sztywnych poprzez ich bezpośrednie wciśnięcie do zacisku.
• Jaka jest szerokość pojedynczej złączki? Szerokość złączki wynosi 8,2 mm, co należy uwzględnić przy planowaniu zajętości miejsca na szynie DIN.
• Czy produkt jest sprzedawany na sztuki? Opis dotyczy opakowania zbiorczego zawierającego 50 sztuk złączek w kolorze szarym.
