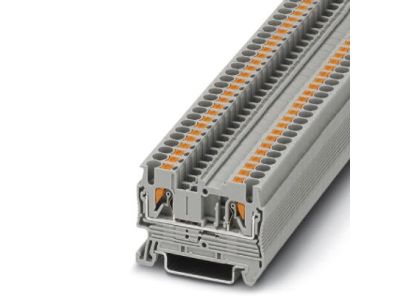

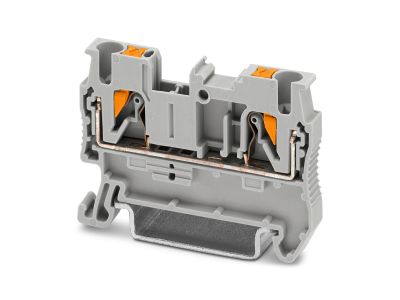

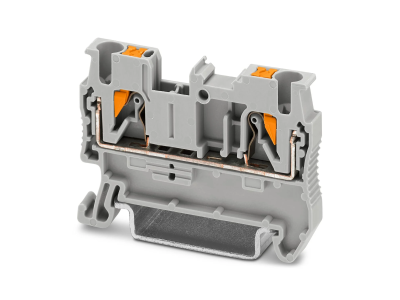

Złączka przelotowa PT 2,5, szara (opak.50szt) | 3209510 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa PT 2,5 (numer katalogowy 3209510) od renomowanego producenta Phoenix Contact to fundament nowoczesnych systemów rozdziału energii i sygnałów w szafach sterowniczych. Wykorzystuje ona innowacyjną technologię przyłączeniową Push-in, która pozwala na bezpośrednie wtykanie przewodów sztywnych oraz elastycznych z tulejkami bez konieczności użycia jakichkolwiek narzędzi. Przekrój znamionowy wynoszący 2,5 mm² w połączeniu z kompaktową szerokością obudowy 5,2 mm pozwala na znaczną oszczędność miejsca na szynie DIN przy zachowaniu wysokich parametrów elektrycznych.

• Wysoka wydajność prądowa: Prąd znamionowy na poziomie 24 A gwarantuje stabilną pracę w wymagających obwodach przemysłowych.
• Bezpieczeństwo izolacji: Napięcie znamionowe 800 V umożliwia stosowanie złączki w szerokim spektrum aplikacji elektroenergetycznych.
• Wszechstronność przekrojów: Możliwość podłączenia przewodów o przekroju od 0,14 mm² do 4 mm² (AWG 26 - 12) zapewnia elastyczność projektową.
• Kompaktowa konstrukcja: Szerokość zaledwie 5,2 mm optymalizuje gęstość upakowania komponentów w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami branżowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Złączka PT 2,5 spełnia wymagania normy IEC 60947-7-1, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Dzięki zastosowaniu materiałów izolacyjnych o wysokiej klasie palności, komponent ten jest przystosowany do pracy w trudnych warunkach środowiskowych, zapewniając długotrwałą stabilność połączenia elektrycznego i odporność na wibracje.

Zastosowanie

Złączka przelotowa PT 2,5 znajduje szerokie zastosowanie w automatyce przemysłowej, budowie maszyn oraz w rozdzielnicach budynkowych. Jest idealnym rozwiązaniem wszędzie tam, gdzie kluczowy jest czas montażu oraz pewność styku. Dzięki możliwości montażu na standardowych szynach nośnych NS 35/7,5 oraz NS 35/15, produkt ten stanowi uniwersalny element systemów połączeniowych. Szary kolor obudowy ułatwia standardową identyfikację obwodów fazowych lub sygnałowych wewnątrz szafy.

Wskazówki Montażowe

Montaż złączki PT 2,5 jest intuicyjny i przebiega w kilku prostych krokach:

• Zatrzaskiwanie na szynie: Złączkę należy nasunąć na szynę DIN (NS 35/7,5 lub NS 35/15) do momentu wyraźnego zablokowania mechanizmu zatrzaskowego.
• Przygotowanie przewodu: Należy odizolować końcówkę przewodu na zalecaną długość. W przypadku przewodów sztywnych lub elastycznych z tulejkami, wystarczy wsunąć je bezpośrednio w otwór zaciskowy.
• Demontaż przewodu: Aby zwolnić blokadę sprężynową w przypadku przewodów linkowych bez tulejek lub przy demontażu, należy użyć przycisku zwalniającego (pomarańczowy element), co eliminuje ryzyko uszkodzenia miedzi.
• Akcesoria: Zaleca się stosowanie dedykowanych mostków wtykowych oraz tabliczek opisowych Phoenix Contact dla zachowania pełnej przejrzystości instalacji.

FAQ

1. Czy do montażu przewodów sztywnych potrzebuję śrubokręta?
Nie, technologia Push-in pozwala na bezpośrednie wpięcie przewodów sztywnych bez użycia narzędzi, co skraca czas montażu nawet o 50%.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Złączka obsługuje przewody o przekroju do 4 mm² w przypadku przewodów sztywnych, co pozwala na obsługę obwodów o większym obciążeniu.

3. Czy złączki można mostkować?
Tak, system PT 2,5 posiada dwa kanały funkcyjne, które umożliwiają łatwe mostkowanie potencjałów przy użyciu standardowych mostków wtykowych FBS.
