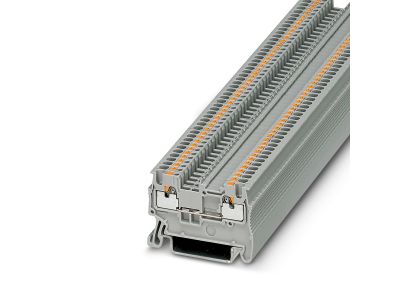

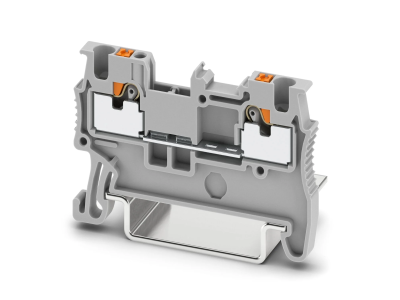

Złączka przelotowa PT 1,5/S, szara | 3208100 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa PT 1,5/S od renomowanego producenta Phoenix Contact to szczytowe osiągnięcie w dziedzinie techniki połączeń rzędowych. Wykorzystuje ona innowacyjną technologię zacisków Push-in, która umożliwia bezpośrednie wtykanie przewodów sztywnych oraz przewodów elastycznych z tulejkami bez użycia narzędzi. Przekrój znamionowy wynoszący od 0,14 mm² do 1,5 mm² (AWG 26 - 14) pozwala na precyzyjne i stabilne przesyłanie energii w kompaktowych systemach sterowania. Dzięki napięciu znamionowemu 500 V oraz prądowi znamionowemu 17,5 A, złączka ta stanowi niezawodny element magistrali prądowych w szafach rozdzielczych.

• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 3,5 mm pozwala na znaczną oszczędność miejsca na szynie DIN.
• Technologia Push-in: Redukcja czasu okablowania nawet o 50% w porównaniu do tradycyjnych zacisków śrubowych.
• Wysoka jakość materiałów: Obudowa w kolorze szarym wykonana z wysokiej klasy tworzywa izolacyjnego zapewnia trwałość i bezpieczeństwo pracy.
• Dwa punkty zaciskowe: Umożliwiają realizację klasycznego połączenia przelotowego w obrębie jednego potencjału.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co gwarantuje jego niezawodność w trudnych warunkach eksploatacyjnych. Złączka PT 1,5/S spełnia wymagania dotyczące odporności na wstrząsy i wibracje, co jest kluczowe w aplikacjach mobilnych oraz w przemyśle ciężkim. Zastosowane materiały izolacyjne są wolne od halogenów i charakteryzują się wysoką klasą palności, co podnosi standard bezpieczeństwa przeciwpożarowego całej instalacji.

Zastosowanie

Złączka przelotowa PT 1,5/S znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Budowy systemów sterowania PLC, gdzie liczy się każdy milimetr powierzchni montażowej.
• Rozdzielnic niskiego napięcia wymagających przejrzystego i gęstego upakowania sygnałów.
• Instalacji w szafach sterowniczych maszyn, gdzie występują drgania (zacisk sprężynowy Push-in eliminuje ryzyko poluzowania styku).
• Systemów rozdziału energii w obiektach biurowych i przemysłowych.

Wskazówki Montażowe

Montaż złączki PT 1,5/S jest intuicyjny i szybki. Produkt jest przystosowany do montażu na standardowych szynach nośnych typu NS 35/7,5 oraz NS 35/15. Aby zapewnić optymalne połączenie elektryczne, należy:

• Odizolować przewód na zalecaną długość przed wprowadzeniem go do komory zaciskowej.
• W przypadku przewodów sztywnych lub elastycznych z tulejkami, po prostu wsunąć przewód do oporu – sprężyna automatycznie dociśnie żyłę do szyny prądowej.
• W celu zwolnienia przewodu lub podłączenia przewodu linkowego bez tulejki, należy użyć przycisku zwalniającego (pomarańczowy element), co pozwala na bezpieczne otwarcie zacisku.
• Zaleca się stosowanie dedykowanych mostków wtykowych Phoenix Contact w celu szybkiego rozdzielania potencjałów pomiędzy sąsiednimi złączkami.

FAQ

1. Czy do montażu przewodów sztywnych potrzebuję śrubokręta?
Nie, technologia Push-in pozwala na beznarzędziowe wpięcie przewodów sztywnych oraz elastycznych z zaprasowanymi tulejkami.

2. Jaka jest szerokość modułowa tej złączki?
Złączka ma szerokość zaledwie 3,5 mm, co czyni ją jedną z najwęższych złączek na rynku w tej klasie prądowej.

3. Czy złączka pasuje na każdą szynę DIN?
Złączka jest kompatybilna z najpopularniejszymi szynami montażowymi typu NS 35/7,5 oraz NS 35/15.

4. Jaki jest maksymalny prąd obciążenia?
Prąd znamionowy dla tej złączki wynosi 17,5 A przy zachowaniu odpowiednich parametrów otoczenia i przekroju przewodu.
