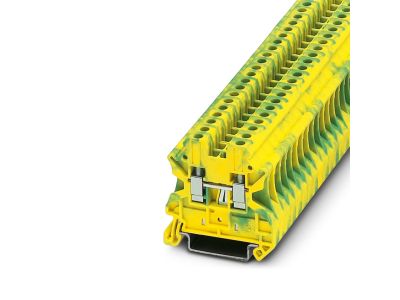

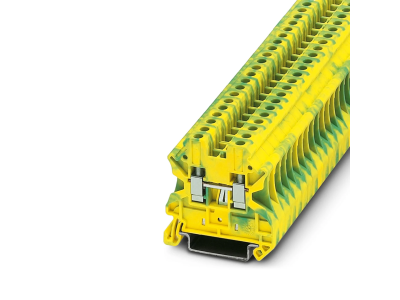

Złączka przelotowa przewodu ochronnego UT 4-PE, zielono-żółty (opak.50szt) | 3044128 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa przewodu ochronnego UT 4-PE od renomowanego producenta Phoenix Contact to fundament bezpiecznej instalacji elektrycznej. Produkt charakteryzuje się zastosowaniem sprawdzonej technologii śrubowej, która gwarantuje maksymalną siłę docisku i długotrwałą stabilność połączenia. Przekrój znamionowy wynoszący od 0,14 mm² do 6 mm² (AWG 26 - 10) pozwala na elastyczne dopasowanie do różnych typów przewodów, zapewniając optymalne przewodzenie prądu upływowego. Obudowa w standardowej kolorystyce zielono-żółtej ułatwia szybką identyfikację funkcji ochronnej w rozdzielnicy. Dzięki szerokości wynoszącej zaledwie 6,2 mm, złączka pozwala na znaczną oszczędność miejsca na szynie montażowej, co jest kluczowe w gęsto upakowanych systemach automatyki.

• Niezawodne przyłącze śrubowe: Zapewnia wysoką odporność na poluzowanie pod wpływem drgań.
• Uniwersalność: Obsługa szerokiego zakresu przekrojów przewodów sztywnych i giętkich.
• Kompaktowa budowa: Wysokość 46,9 mm oraz szerokość 6,2 mm optymalizują przestrzeń wewnątrz szafy.
• Metalowa stopka: Gwarantuje bezpośredni kontakt elektryczny z szyną nośną bez konieczności stosowania dodatkowych mostków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w przemyśle elektrotechnicznym. Złączka UT 4-PE spełnia wymagania dotyczące niskonapięciowych elementów łączeniowych, co potwierdza jej przydatność do pracy w trudnych warunkach przemysłowych. Wykorzystanie materiałów izolacyjnych o wysokiej klasie palności zapewnia bezpieczeństwo pożarowe, a zgodność z systemem AWG (26 - 10) umożliwia stosowanie produktu w projektach realizowanych na rynki międzynarodowe.

Zastosowanie

Złączka ochronna Phoenix Contact znajduje szerokie zastosowanie w budowie szaf sterowniczych, rozdzielnic niskiego napięcia oraz systemach zasilania maszyn. Jest niezbędnym elementem wszędzie tam, gdzie wymagane jest skuteczne uziemienie i odprowadzenie ładunków do szyny PE. Dzięki możliwości montażu na standardowych szynach NS 35/7,5 oraz NS 35/15, produkt jest kompatybilny z większością systemów zabudowy modułowej dostępnych na rynku. Idealnie sprawdza się w sektorze energetycznym, infrastrukturze budynkowej oraz w zaawansowanych liniach produkcyjnych.

Wskazówki Montażowe

Montaż złączki UT 4-PE jest intuicyjny i szybki, co znacząco skraca czas prefabrykacji szaf. Aby zapewnić prawidłowe działanie, należy przestrzegać następujących kroków:

• Montaż na szynie: Zatrzaśnij złączkę na szynie DIN (NS 35/7,5 lub NS 35/15). Metalowa stopka automatycznie nawiąże kontakt z szyną.
• Przygotowanie przewodu: Odizoluj końcówkę przewodu na odpowiednią długość, dbając o to, aby wszystkie druciki znalazły się wewnątrz zacisku.
• Dokręcanie: Użyj wkrętaka o odpowiednim profilu, aby dokręcić śrubę zaciskową. Zaleca się stosowanie klucza dynamometrycznego w celu zachowania optymalnego momentu dokręcania określonego przez producenta.
• Weryfikacja: Po montażu sprawdź stabilność osadzenia przewodu poprzez lekkie pociągnięcie.

FAQ

1. Czy złączka UT 4-PE wymaga stosowania końcówek tulejkowych?
Choć przyłącze śrubowe pozwala na montaż przewodów typu linka bez tulejek, dla zapewnienia najwyższej jakości styku i ochrony przed rozwarstwieniem żył, zaleca się stosowanie odpowiednio dobranych tulejek izolowanych.

2. Czy produkt jest sprzedawany pojedynczo?
Opis dotyczy opakowania zbiorczego zawierającego 50 sztuk złączek, co jest optymalnym rozwiązaniem dla profesjonalnych instalatorów i firm prefabrykujących szafy.

3. Na jakie szyny pasuje ta złączka?
Złączka jest w pełni kompatybilna ze standardowymi szynami montażowymi typu NS 35/7,5 oraz głębszymi wariantami NS 35/15.
