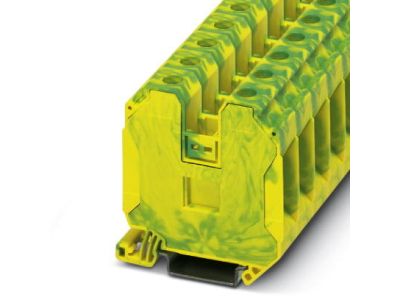

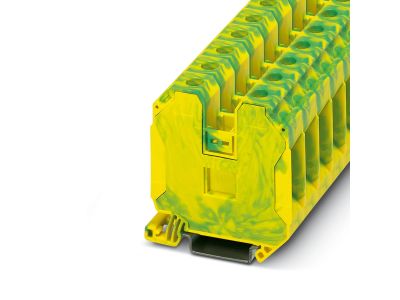

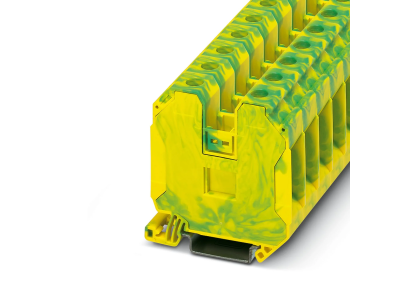

Złączka przelotowa przewodu ochronnego UT 35-PE, zielono-żółty (opak.50szt) | 3044241 Phoenix Contact

Alternatywny kod produktu: UT 35-PE

Opis i Kluczowe Cechy

Złączka przelotowa przewodu ochronnego UT 35-PE od renomowanego producenta Phoenix Contact to fundament bezpiecznej instalacji elektrycznej w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się uniwersalnym przyłączem śrubowym, które gwarantuje maksymalną siłę docisku i trwałość połączenia przez cały okres eksploatacji. Przekrój znamionowy wynoszący od 1,5 mm² do aż 35 mm² pozwala na stabilne odprowadzanie prądów zwarciowych do szyny nośnej, pełniąc funkcję szyny zbiorczej PE.

• Wysoka obciążalność: Możliwość podłączenia przewodów o przekroju do 35 mm² (AWG 16 - 2) zapewnia kompatybilność z systemami o dużym zapotrzebowaniu na moc.
• Solidna konstrukcja: Szerokość 16 mm oraz wysokość 65,1 mm pozwalają na optymalne zagospodarowanie przestrzeni przy zachowaniu wysokich parametrów mechanicznych.
• Identyfikacja wizualna: Standardowa kolorystyka zielono-żółta umożliwia błyskawiczną identyfikację funkcji ochronnej w rozdzielnicy.
• Niezawodność Phoenix Contact: System UT (Universal Terminal) to synonim jakości i odporności na wibracje dzięki zastosowaniu zasady Reax.

Zgodność z Normami

Złączka UT 35-PE została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu elektroinstalacyjnego. Spełnia wymagania w zakresie niskiej rezystancji przejścia oraz wytrzymałości mechanicznej połączenia z szyną DIN. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, produkt jest przystosowany do pracy w trudnych warunkach przemysłowych, zapewniając pełne bezpieczeństwo przeciwporażeniowe zgodnie z obowiązującymi przepisami SEP i IEC.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji szaf sterowniczych, budowie maszyn oraz w rozdzielnicach głównych obiektów przemysłowych i komercyjnych. Dzięki dwóm punktom przyłączeniowym, złączka idealnie nadaje się do tworzenia punktów wspólnych uziemienia. Jest niezastąpiona wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu ochronnego PE z konstrukcją wsporczą (szyną montażową), która pełni rolę kolektora uziemiającego.

Wskazówki Montażowe

Montaż złączki UT 35-PE jest intuicyjny i szybki, co znacząco skraca czas prac instalacyjnych:

• Montaż na szynie: Złączka jest przystosowana do zatrzaskiwania na standardowych szynach profilowych NS 35/7,5 oraz NS 35/15.
• Przygotowanie przewodu: Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, aby zapewnić optymalny styk w zacisku śrubowym.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu gazoszczelnego połączenia.
• Kontakt z szyną: Metalowa stopka złączki automatycznie nawiązuje kontakt elektryczny z szyną DIN po zatrzaśnięciu, eliminując potrzebę dodatkowego mostkowania uziemienia.

FAQ

• Czy złączka wymaga dodatkowych akcesoriów do połączenia z szyną? Nie, złączka UT 35-PE posiada zintegrowaną stopkę metalową, która po zatrzaśnięciu na szynie NS 35 tworzy bezpośrednie połączenie elektryczne.
• Jaki jest maksymalny przekrój przewodu? Złączka obsługuje przewody sztywne i giętkie o przekroju do 35 mm² (AWG 2).
• Ile sztuk znajduje się w opakowaniu zbiorczym? Produkt dostarczany jest w opakowaniach zawierających 50 sztuk, co jest optymalne dla dużych projektów inwestycyjnych.
• Czy można ją stosować w środowiskach o dużych wibracjach? Tak, technologia śrubowa Phoenix Contact zapobiega samoczynnemu odkręcaniu się śrub pod wpływem drgań.
