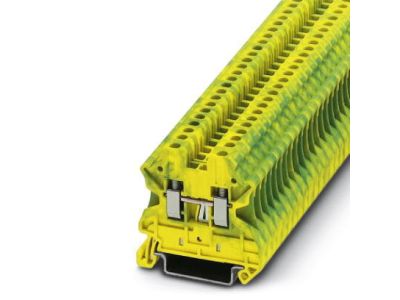

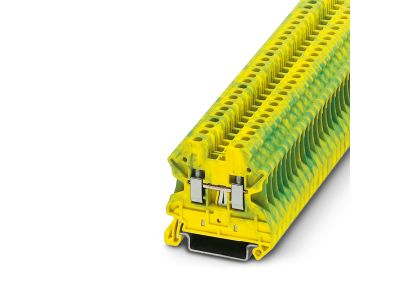

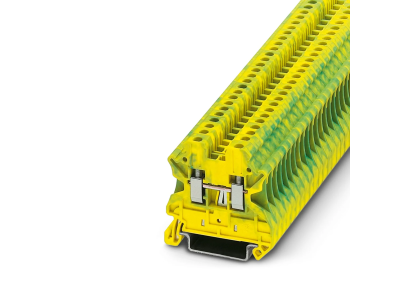

Złączka przelotowa przewodu ochronnego UT 2,5-PE, zielono-żółty (opak.50szt) | 3044092 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa przewodu ochronnego UT 2,5-PE od renomowanego producenta Phoenix Contact to fundament bezpiecznej instalacji elektrycznej. Produkt charakteryzuje się uniwersalnym przyłączem śrubowym, które zapewnia maksymalną siłę docisku i długotrwałą stabilność styku. Przekrój znamionowy wynoszący od 0,14 mm² do 4 mm² (AWG 26 - 12) pozwala na elastyczne dopasowanie do różnych typów przewodów, zarówno sztywnych, jak i giętkich z tulejkami. Kompaktowa szerokość wynosząca zaledwie 5,2 mm umożliwia znaczną oszczędność miejsca w szafie sterowniczej, co jest kluczowe przy projektowaniu gęsto upakowanych rozdzielnic.

• Wysoka jakość połączenia: System śrubowy gwarantuje odporność na poluzowanie pod wpływem drgań.
• Wyrazista kolorystyka: Obudowa w kolorze zielono-żółtym jednoznacznie identyfikuje funkcję ochronną (PE) zgodnie z międzynarodowymi standardami.
• Solidna konstrukcja: Wysokość 46,9 mm zapewnia optymalne prowadzenie przewodów i łatwy dostęp do zacisków.
• Opakowanie zbiorcze: Produkt dostarczany w opakowaniu zawierającym 50 sztuk, co ułatwia logistykę przy większych projektach.

Zgodność z Normami

Złączka UT 2,5-PE została zaprojektowana i przetestowana pod kątem rygorystycznych norm przemysłowych. Spełnia wymagania dotyczące niskiej rezystancji przejścia, co jest niezbędne dla skutecznego odprowadzania prądów zwarciowych do uziomu. Wykorzystane materiały izolacyjne są wolne od halogenów i charakteryzują się wysoką klasą palności, co podnosi poziom bezpieczeństwa przeciwpożarowego w obiektach przemysłowych i użyteczności publicznej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych systemach automatyki, budowie maszyn oraz rozdzielnicach niskiego napięcia. Dzięki możliwości montażu na standardowych szynach DIN (NS 35/7,5 oraz NS 35/15), złączka jest kompatybilna z większością systemów obudów dostępnych na rynku. Jest idealnym rozwiązaniem wszędzie tam, gdzie wymagane jest niezawodne i trwałe połączenie wyrównawcze oraz ochrona przeciwporażeniowa.

Wskazówki Montażowe

Montaż złączki UT 2,5-PE jest intuicyjny i szybki. Aby zapewnić parametry deklarowane przez producenta, należy przestrzegać następujących kroków:

• Montaż na szynie: Złączkę należy zatrzasnąć na szynie profilowej NS 35. Mechanizm zatrzaskowy automatycznie tworzy kontakt elektryczny z szyną (w zależności od typu szyny i konfiguracji).
• Przygotowanie przewodu: Należy odizolować przewód na odpowiednią długość, dbając o to, aby wszystkie druciki linki trafiły do komory zaciskowej.
• Moment dokręcania: Zaleca się stosowanie wkrętaków dynamometrycznych, aby zapewnić optymalną siłę docisku śruby bez ryzyka uszkodzenia gwintu.
• Organizacja: Dzięki szerokości 5,2 mm, złączki można montować w blokach, co ułatwia estetyczne i przejrzyste ułożenie okablowania.

FAQ

1. Czy złączka UT 2,5-PE wymaga stosowania tulejek zaciskowych?
Choć przyłącze śrubowe Phoenix Contact pozwala na montaż przewodów typu linka bez tulejek, zaleca się ich stosowanie w celu zapewnienia najwyższej jakości styku i ochrony przed rozwarstwieniem żył.

2. Na jakie szyny montażowe pasuje ten model?
Złączka jest w pełni kompatybilna ze standardowymi szynami DIN o szerokości 35 mm, w tym z wariantami o wysokości 7,5 mm (NS 35/7,5) oraz 15 mm (NS 35/15).

3. Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Złączka obsługuje przewody o przekroju do 4 mm² w przypadku przewodów sztywnych, co zapewnia duży margines bezpieczeństwa dla standardowych instalacji 2,5 mm².
